تجهیز و بهره برداری از چاه های عمیق و نیمه عمیق برخلاف چاه های معمولی نیاز به تجهیزات به روز و فناوری مدرن دارد. این چاه ها جزء پروژه های حساس محسوب می شوند. استخراج آب از عمق های 200 الی 300 متری نیازمند به یک پاسخ مهندسی شده و فنی است. برای این امر لوله های درون چاهی پلیمری پا به عرصه بازار گذاشتند. لوله هایی که توان رد کردن چالش های مختلف این صنعت نظیر خوردگی، وزن سنگین و هزینه های گزاف تعمیرات را دارند.
لوله درون چاهی چیست؟
لوله پلیمری داخل چاه، لوله پلی اتیلن فلنج دار داخل چاه، لوله رایزر پلیمری، لوله آبده یا لوله شناوری همگی نام های رایجی هستند که برا ی معرفی لوله درون چاه استفاده می شوند. برخی دیگر از نام تجاری لوله نیوول برای لوله های درون چاهی استفاده می کنند. لوله هایی که به طور خاص برای انتقال آب از پمپ و یا شناور داخل چاه به سطح زمین استفاده می شوند.
ویژگی متمایز لوله های درون چاهی از سایر لوله های پلیمری استفاده از سازه فلزی تقویت شده در قسمت فلنج است. این طراحی خاص منجر به افزایش مقاومت پلیمر، در برابر خوردگی و مواد شیمیایی شده است. یک ساختار تقویت شده و مستحکم که می تواند وزن ستون آب، پمپ، و تجهیزات را در اعماق بالا تحمل کند.
مشخصات فنی لوله درون چاهی
لوله های نیوول یا درون چاهی معمولا از جنس پلی اتیلن فشار قوی تولید می شوند. این لوله توانایی تحمل فشار تا 20 اتمسفر را دارد. دو سر لوله درون چاهی به صورت فلنج طراحی شده است و اتصال آن به وسیله پیچ و مهره می باشد. این طراحی منجر شده است تا اتصالات لوله بی نیاز از جوشکاری و یا رزوه کاری باشد. به طور خاص فلنج کردن دو سر لوله سرعت اجرا را بالا می برد و همچنین کار تعمیرات و نگهداشت را به طرز چشمگیری آسان می کند.
سایزبندی لوله های پلیمری درون چاهی معمولا بین 2 اینچ تا 6 اینچ می باشد. طول لوله متناسب با سفارش کاربر می تواند در شاخه های 1، 2، 3، 4 و 6 متر تولید شود.
کلاس بندی لوله درون چاهی
لوله های درون چاهی از نظر قابلیت تحمل فشار و ضخامت دیواره در سه رده فنی مجزا و برای عمق های مختلف تولید می شوند.
- کلاس B: لوله های درون چاهی با کلاسبدی رده B مناسب برای فشار کاری محدود و چاه هایی با عمق کم هستند.
- کلاس C: متداول ترین لوله درون چاهی از نظر کلاسبندی رده C است. این لوله برای چاه هایی با عمق متوسط کاربرد دارد.
- کلاس D: لوله های رده D ضخامت بیشتری دارند و مستحکم تر می باشند. این نوع لوله برای چاه های عمیق و پروژه هایی با فشار کاری بالا مناسب است.
کاربرد لوله های درون چاهی
کاربرد اصلی لوله درون چاهی یا لوله شناور، انتقال آب و سیالات از داخل چاه به بیرون است. این لوله ها را می توان در سیستم های آبکشی با پمپ شناور و سیستم های شافت و غلاف دار استفاده کرد. ویژگی هایی مانند استحکام بالا و مقاومت بی نظیر در برابر سایش باعث شده است این لوله بهترین انتخاب برای استفاده در چاه های عمیق با عمق 200 متر و بیشتر باشد. لوله های درون چاهی به طور خاص و گسترده در موارد زیر کاربرد دارند:
- چاه های کشاورزی و باغات
- چاه های آب شرب شهری و روستایی
- چاه های صنعتی و تاسیساتی
- پروژه های آبرسانی با پمپ های شناور فشار قوی
مزایای لوله پلیمری درون چاهی
لوله های درون چاهی پلیمری در مقایسه با لوله های قدیمی از جنس فلز، عملکرد بهتری در شرایط سخت چاه های آب از خود نشان می دهند. این لوله ها انتخاب مطمئنی برای پروژه های آبرسانی هستند. دلیل محبوبیت لوله های پلیمری درون چاهی مقاومت بسیار بالای آن ها در برابر خوردگی، زنگ زدگی و مواد شیمیایی موجود در آب های زیرزمینی است. این لوله ها بر خلاف نمونه های فلزی دچار پوسیدگی نمی شوند، زنگ نمی زنند و کیفیت آب را تغییر نمی دهند. وزن پایین این لوله منجر به سهولت در حمل و نقل، نصب و اجرای آن می شود. اتصالات فلنجی انتهای لوله درون چاهی نیاز به جوشکاری ندارد و احتمال خطا در نصب را کاهش می دهد. اتصال فلنجی امکان آب بندی مناسب را فراهم می کند و از نشت آب جلوگیری می کند. مقاومت بالای این لوله در برابر سایش و شن منجر به افزایش طول عمر سیستم پمپاژ و به طبع آن کاهش هزینه های نگهداری و تعمیرات می شود.
- وزن پایین
- مقاومت بالا در برابر خوردگی و زنگ زدگی
- مقاومت بالا در برابر مواد شیمیایی و آلی درون آب های زیرزمینی
- سهولت در نصب و عملیات اجرای پروژه
- کاهش هزینه های نگهداشت و تعمیرات
- آب بندی کامل بدون نیاز به جوشکاری و رزوه زدن
- افزایش راندمان سیستم و طول عمر مفید آن
چرا لوله های پلیمری جایگزین لوله های فولادی شدند؟
در گذشته لوله های گالوانیزه و فولادی در چاه های آب استفاده می شدند. پاشنه آشیل این لوله ها زنگ زدگی و خوردگی لوله به مرور زمان بود. آب های زیرزمینی در اکثر مواقع حاوی املاح و سولفات ها هستند؛ به همین دلیل بیشتر میل به خاصیت اسیدی شدن دارند. خوردگی و زنگ زدگی کیفیت آب را دستخوش تغییر می کند و منجر به سوراخ شدن لوله و سوختن پمپ می شود.
لوله های پلیمری مشکل زنگ زدگی را حل کرده اند. این لوله ها در برابر خوردگی بسیار مقاوم هستند. سطح داخلی کاملا صیقلی این لوله از افت فشار هیدرولیکی جلوگیری می کند. به صورتی که پمپ با مصرف حداقل انرژی بیشترین پمپاژ را خواهد داشت. عدم رسوب گذاری دیواره لوله درون چاهی باعث می شود تا قطر لوله در زمان ثابت بماند و در نتیجه آن دبی آب در طی سالیان کمتر نشود. علاوه بر ویژگی های بیان شده عمر مفید لوله های پلیمری بیش از 50 سال است. خرید لوله درون چاهی پلیمری یک گزینه فنی و اقتصادی برای بسیاری از پروژه ها می باشد.
تفاوت لوله درون چاهی با لوله جداره چاه در چیست؟
بسیاری از افراد و حتی برخی از پیمانکاران جوان به درستی قادر به تفکیک لوله جدار چاه و لوله درون چاه نیستند. کاربرد اصلی هر دو لوله، چاه های عمیق هستند. با این تفاوت که عملکرد آن ها مانند اسکلت ساختمان و آسانسور نصب شده می باشد! درک درست تفاوت های این دو لوله از انتخاب های اشتباه و گاها پر هزینه، ریزش دیواره چاه و یا آسیب های جدی به پمپ شناور جلوگیری می کند. مهم ترین شاخص های تفکیک تفاوت این دو لوله عبارتند از:
تفاوت میان ماهیت و وظیفه اصلی
مهم ترین و اصلی ترین تفاوت میان لوله جدار چاه و لوله درون چاهی در هدف نهایی و انتظارات ما نهفته است. لوله جدار چاه یا کیسینگ لوله ای است که برای جلوگیری از ریزش دیواره های خاکی چاه به داخل ستون حفاری استفاده می شود. این لوله حکم اسکلت و محافظ سازه را دارد. وظیفه اصلی آن جلوگیری از ریزش دیواره چاه و همچنین تفکیک طبقات مختلف خاک از یکدیگر و ممانعت از ورود آب های سطحی یا آلوده به مخزن آب است. در نمونه های مشبک این لوله نقش فیلتراسیون را نیز ایفا می کند.
و اما لوله های نیوول یا لوله های درون چاهی که با نام های لوله آبده و رایزر پلیمری نیز شناخته می شوند؛ وظیفه انتقال پرفشار آب از خروجی پمپ شناور در عمق چاه به سطح زمین را دارند. این لوله نقش شریان انتقالی را به عهده دارد و هیچگونه ارتباط و تماسی با با دیواره خاک ندارد.
تفاوت میان محل استقرار و نحوه نصب
از نظر موقعیت نصب، لوله جدار چاه در بیرونی ترین لایه چاه قرار می گیرد. سطح خارجی لوله در تماس مستقیم با خاک، سنگ و لایه های زمین است. فضای خالی بین لوله جدار و دیواره چاه با شن های کالیبره شده یا دوغاب سیمان پر می شود تا لوله به بخشی از ساختار زمین تبدیل شود.
لوله های نیوول وضعیت کاملا متفاوتی دارند. این لوله در مرکز چاه و در دل لوله جدار قرار می گیرد. یک انتهای این لوله معلق وسط چاه، پمپ شناور در اعماق و انتهای دیگر آن زانویی و اتصالات سر چاه است . این لوله در فضای خالی میان شناور است و وزن آن را به همراه وزن ستون آب و پمپ تحمل می کند.
تفاوت در فشار کاری
نوع تنش وارد شده به دو لوله بسیار با یکدیگر متفاوت است. لوله جدار چاه توانایی تحمل فشار خارجی را دارد. نیروی وزن خاک، لایه های زمین و فشارهای جانبی سعی در له کردن این لوله دارند. برای همین مهم ترین معیار در تولید آن ضخامت بدنه و پارامترهایی مانند سفتی حلقوی است. در لوله های درون چاهی نیوول نوع تنش شامل فشار داخلی است. آبی که توسط پمپ های شناور قدرتمند به داخل لوله پمپاژ می شود، فشار هیدرولیکی فوق العاده بالایی را ایجاد می کند. این فشار تمام تلاشش را برای ترکاندن لوله از داخل انجام می دهد. لوله های درون چاهی باید قادر به تحمل فشارهای کاری 10، 16 و حتی 20 بار را داشته باشند. هر چقدر عمق چاه بیشتر شود حساسیت و نیاز به تحمل فشار آن نیز بیشتر خواهد شد.
تفاوت در سیستم اتصالات
لوله های جدار چاه پس از جایگذاری و نصب در موقعیت خود ثابت می مانند و قرار نیست از چاه خارج شوند. اتصالات مورد نیاز برای آن باید یکپارچه و دائمی باشد. در لوله های فلزی از جوشکاری و در لوله های پلیمری جدار چاه از رزوه های نری و مادگی استفاده می شود.
در لوله های درون چاهی از آنجایی که پمپ شناور به آن متصل است و این نوع تجهیزات نیاز به سرویس و نگهداری دوره ای دارند؛ ممکن است پمپ برای تعمیرات بیرون کشیده شود. نوع اتصالات لوله درون چاهی فلنجی (پیچ و مهره ) است. ساختار کامپوزیتی پلیمر مستحکم به همراه فلنج های فلزی، ترکیبی را برای ما ایجاد می کند تا در کمترین زمان ممکن لوله مونتاژ و دمونتاژ شود.
تفاوت در ساختار بدنه
لوله های جدار چاه در بخش هایی که در مقابل لایه های آبده زمین قرار می گیرند به صورت مشبک و یا شیاردار می باشند. این ساختار اجازه ورود آب را به درون چاه می دهد. بدنه لوله های درون چاهی نیوول ساختاری یکپارچه، بدون درز و صیقلی دارند. هرگونه روزنه در لوله درون چاهی یعنی هدر رفت آب و افت فشار شدید.

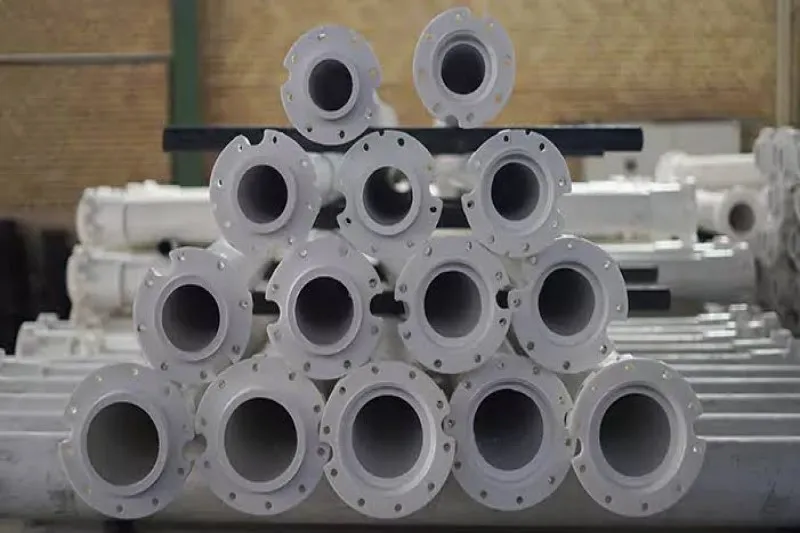

نحوه نصب لوله های درون چاهی
از ویژگی های منحصر به فرد لوله های درون چاهی حذف کامل فرایند جوشکاری و رزوه تراشی است. این لوله ها از طریق فلنج و مهره به یکدیگر متصل می شوند. سرعت نصب در نمونه فلنجی چندین برابر نمونه هایی است که نیاز به جوشکاری و رزوه دارند. برای نصب از یک اورینگ لاستیکی مخصوص استفاده می شود. این اورینگ در شیار تعبیه شده روی سطح فلنج قرار می گیرد و سپس فلنج بعدی را روی آن می گذارند و پیچ ها را سفت می کنند.
آب بندی کامل این لوله به واسطه اورینگ انجام می شود و نیازی به تفلون، خمیر یا کنف نیست. انتخاب درست سایز پیچ و مهره بسیار برای ما مهم است. برای یک نصب اصولی و آب بندی کامل ضروی است تا ضخامت فلنج با پیچ مهره آن متناسب انتخاب شود. با وجود استحکام بالای لوله های درون چاهی توصیه می شود حتما برای مهار وزن پمپ و کابل از سیم بکسل گالوانیزه یا استیل استفاده شود. لوله های فلنجی نیوول فضای مناسبی جهت عبور کابل برق دارند که می تواند از آسیب دیدن و ساییدگی کابل در حین لوله گذاری جلوگیری کند.
نگهداری و افزایش عمر سیستم پمپاژ
لوله های درون چاهی به دلیل ساختار مستحکم خود عمر مفیدی بالغ بر 50 سال دارند. با این حال رعایت برخی نکات ساده می تواند سلامت کلی سیستم چاه شما را تضمین کند و از هزینه های جانبی جلوگیری نماید. اولین چالش ما در چاه های عمیق جلوگیری از ضربات قوچ است. استفاده از شیرهای یکطرفه استاندارد در خروجی پمپ و سر چاه یک راهکار موثر و الزامی برای ضربات قوچ می باشد.
اگرچه مقاومت بالای پلی اتیلن در برابر سایش خیال ما را از بابت عملکرد لوله راحت کرده است اما در مناطقی که آب دارای شن و ماسه است بازدید های دوره ای اتصالات و سفت بودن پیچ ها در طی چند سال اقدامی پیشگیرانه و مهم است که حتما باید انجام شود. بر خلاف نمونه های قدیمی و فلزی، برای بیرون کشیدن لوله های درون چاه پلیمری نیازی به جرثقیل های سنگین نیست. این لوله ها هزینه نگهداری و سرویس کمتری دارند. وزن سبک لوله درون چاهی پلیمری فرایند تعویض پمپ و یا کابل ها را تسهیل کرده است.
قیمت لوله درون چاهی
مهم ترین بخش در هنگام خرید لوله درون چاهی عوامل موثر بر قیمت و در نتیجه آن قیمت نهایی محصول است. قیمت لوله های درون چاهی تحت تاثیر مستقیم عوامل زیر هستند:
- قیمت مواد اولیه پلیمری
- کلاس فشاری یا وزن لوله
- جنس فلنج و هسته فلزی
- برند تولید کننده
خرید لوله درون چاهی از لوله آنلاین
لوله های درون چاهی یک ابزار بسیار مهم در تجهیز چاه های عمیق و نیمه عمیق است. انتخاب درست در کنار کیفیت محصول تضمین کننده عملکرد صحیح چاه خواهد بود. یک اتصال ضعیف بین فلز و پلیمر می تواند منجر به یک فاجعه بزرگ در اعماق چاه شود. کیفیت تولید لوله حرف اول و آخر را در خرید لوله درون چاهی می زند. محصولاتی ارزش خرید دارند که حتما از پس آزمون های استاندارد بر آمده باشند. حساسیت چاه های عمیق به قدری بالا است که انتخاب شما باید حول محور برندهای معتبر و مطرح باشد.
مجموعه لوله آنلاین با سال ها تجربه موفق در زمینه تامین تجهیزات آبیاری و آبرسانی محصولاتی را عرضه می کند که دارای کیفیت بالایی هستند. شما می توانید تمام محصولات مورد نظر را با قیمت مناسب و کیفیت بی نظیر خریداری کنید. در صورتی که نیاز به راهنمایی و بررسی برندهای مختلف و یا انتخاب دقیق سایز و اتصالات داشتید؛ همکاران ما در واحد فروش آماده پاسخگویی به سوالات شما و ارائه مشاوره فنی رایگان هستند.
