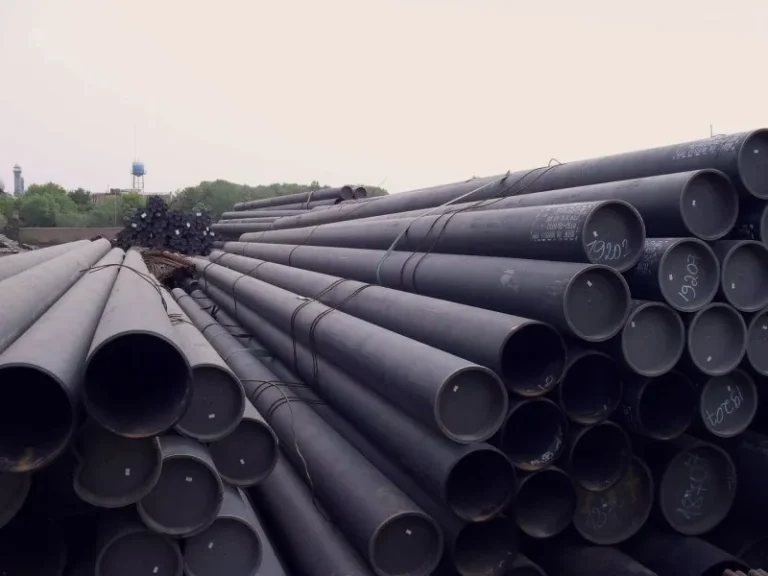

آشنایی با لوله درز مخفی و کاربرد های آن

لوله درز مخفی یکی از انواع لوله‌های فلزی درزدار است که کاربرد گسترده‌ای در صنایع مختلف دارد. این لوله به دلیل پوشیده شدن درز جوش، ظاهری مشابه به لوله‌های مانیسمان (بدون درز) پیدا می‌کند. اما این شباهت بیشتر به ظاهر بیرونی محدود است و از نظر استحکام و مقاومت با لوله‌های بدون درز تفاوت‌های قابل توجهی دارد. در این مقاله قصد داریم به بررسی ویژگی‌ها، مزایا و کاربردهای لوله درز مخفی بپردازیم و همچنین تفاوت‌های اساسی آن با لوله‌های درزدار و بدون درز را توضیح دهیم. در پایان، به فاکتور قیمت لوله درز مخفی که نقش مهمی در تصمیم‌گیری خرید این لوله ایفا می‌کند، خواهیم پرداخت. بنابراین، اگر قصد خرید لوله درز مخفی را دارید یا می‌خواهید از تفاوت‌های آن با لوله مانیسمان مطلع شوید، پیشنهاد می‌کنیم ادامه مطلب را مطالعه کنید.

لوله درز مخفی چیست؟

لوله‌های فلزی به طور کلی در دو نوع درزدار و بدون درز تولید می‌شوند. لوله‌های بدون درز به دلیل ساختار یکپارچه خود مقاومت بالاتری دارند، در حالی که لوله‌های درزدار قابلیت جوشکاری و انعطاف پذیری بیشتری دارند. به دلیل تفاوت در روش‌های ساخت و کیفیت، قیمت لوله‌های مانیسمان از لوله‌های درزدار بیشتر است. لوله‌های درز مخفی از نوع لوله‌های درزدار هستند که درز جوش آن‌ها به روش‌های مختلفی مخفی و پوشانده می‌شود. یکی از این روش‌ها استفاده از میدان الکتریکی و جوش دادن لبه‌های درز با کشش گرم است. همچنین از سنگ فرز نیز برای پوشاندن درزها استفاده می‌شود.

هدف از پوشاندن درزها بیشتر جنبه زیبایی و تمیز کردن لوله است. این فرایند باعث می‌شود ظاهر لوله صاف و صیقلی شود و تشخیص درز آن دشوار باشد. البته با بررسی داخلی لوله، ممکن است بتوان این مورد را شناسایی کرد. جالب است که یکی از روش‌های معمول برای پیوند لبه‌ها، جوش الکتریکی است، به همین دلیل به لوله‌های درز مخفی، لوله‌های ERW یا جوش مقاومتی الکتریکی نیز گفته می‌شود. لازم به ذکر است که این نوع لوله به عنوان لوله تقلبی مانیسمان بدون درز نیز به فروش می‌رسد، لذا در ادامه روش‌های تشخیص لوله مانیسمان از لوله‌های درز مخفی آورده شده است.

ساخت لوله درز مخفی

• لوله‌ها معمولاً در اندازه‌های ۱/۸ اینچ تا ۲۴ اینچ به این روش تولید می‌شوند.
• ماده اولیه این لوله‌ها ورق‌های رول شده (Coil) است که پس از باز شدن از روی قرقره، توسط غلطک‌های مخصوص به شکل دلخواه درمی‌آید.
• در محل اتصال لبه‌ها، با عبور از میدان الکتریکی و ایجاد مقاومت، حرارت تولید می‌شود که باعث ذوب شدن لبه‌ها و جوش خوردن آن‌ها می‌گردد.
• این روش که انواع مختلفی از لوله‌ها را شامل می‌شود، به نام‌های جوش مقاومت الکتریکی (Electric Resistance Weld) و جوش القایی فرکانس بالا (High Frequency Induction (Weld  شناخته می‌شود.
• لوله‌های درز مخفی (ERW) برای جوشکاری با مقاومت الکتریکی به روش سرد تولید می‌شوند. در این روش، کویل فولادی به شکل لوله استوانه‌ای درمی‌آید.
• جریان الکتریکی از بین لبه‌های فولادی عبور می‌کند و آن‌ها را به اندازه‌ای گرم می‌کند که بتوانند به یکدیگر متصل شوند و پیوند جوش واقعی شکل گیرد.
• لوله‌های ERW معمولاً برای انتقال مایعاتی مانند بنزین و گاز استفاده می‌شوند و نقش اساسی در حمل و نقل خطوط لوله در سطح جهانی دارند.

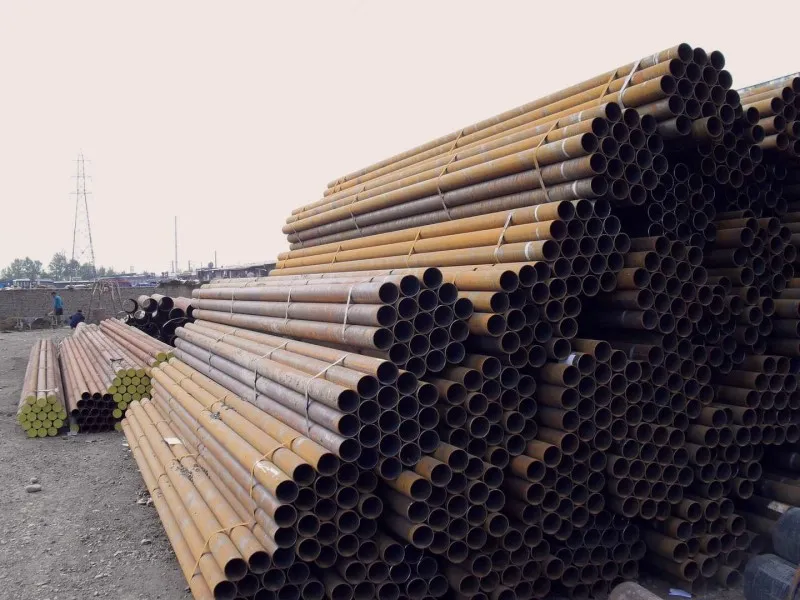

مزایای لوله درز مخفی

این لوله‌ها در ابعاد و اندازه‌های متنوع و بدون محدودیت خاص عرضه می‌شوند. وزن سبک و طراحی مناسب آن‌ها، حمل و نقل و استفاده را بسیار راحت می‌کند. این لوله‌ها کاربردهای گسترده‌ای در صنایع مختلف دارند و سطح صاف و صیقلی آن‌ها امکان سازگاری با ضخامت‌های گوناگون لوله‌ها را فراهم می‌آورد. همچنین، قیمت این لوله‌ها مقرون به صرفه است.

کاربرد لوله درز مخفی

از مهم‌ترین کاربردهای لوله‌های درز مخفی می‌توان به موارد زیر اشاره کرد:

• استفاده گسترده در صنعت خودروسازی و تولید قطعات مختلف خودرو مانند کمک فنر و بوش
• کاربرد در ساخت انواع سازه‌های فولادی
• استفاده در سیستم‌های لوله‌کشی
• به‌کارگیری در صنایع داروسازی، غذایی و نوشیدنی
• کاربرد در صنعت دریایی و پروژه‌های ساخت‌وساز معدنی

تفاوت لوله مانیسمان درزمخفی و بدون درز

لوله‌های درز مخفی، علی‌رغم شباهت‌هایی که با لوله‌های بدون درز دارند، تفاوت‌های قابل توجهی نیز دارند. این تفاوت‌ها بر کاربرد و قیمت آن‌ها تأثیر می‌گذارند. از مهم‌ترین تفاوت‌های آن‌ها می‌توان به موارد زیر اشاره کرد:

• ساختار لوله: لوله درز مخفی نوعی لوله درزدار است که لبه‌های آن به‌وسیله جوش به هم متصل می‌شود. این فرآیند باعث ایجاد شکاف و درز می‌شود. در مقابل، لوله‌های بدون درز به‌طور یکپارچه از نورد گرم شمش‌های فولادی تولید می‌شوند.
• استحکام و مقاومت لوله درز مخفی: لوله‌های درز مخفی با روش‌هایی مانند کشش گرم یا سنگ فرز، درزهای خود را پوشش می‌دهند. این پوشش به ظاهر لوله مربوط است و هیچ تأثیری بر استحکام آن نسبت به لوله‌های بدون درز ندارد. بنابراین، لوله درز مخفی از لحاظ استحکام، ضعیف‌تر از لوله‌های مانیسمان بدون درز است.
• تحمل فشار و نیروهای وارده: با اینکه درز لوله درز مخفی پوشیده است، اما این لوله‌ها برای فشارهای بالا مناسب نیستند. لوله‌های درز مخفی جزء لوله‌های فشار قوی نیستند و معمولاً برای فشارهای بالاتر از 20 بار طراحی نمی‌شوند.
• مشخصات فنی لوله درز مخفی و بدون درز: لوله‌های درز مخفی در ابعاد و قطرهای متنوع‌تری تولید می‌شوند، در حالی که لوله‌های بدون درز در اندازه‌های محدودتری موجود هستند. لوله‌های درز مخفی معمولاً در ابعاد مختلف از حدود 1/8 اینچ تا بیش از 24 اینچ ساخته می‌شوند. برخلاف آن‌ها، لوله‌های بدون درز معمولاً با قطر بیشتر از 24 اینچ در بازار یافت نمی‌شوند.
• قیمت لوله درز مخفی و لوله مانیسمان بدون درز: قیمت لوله‌های درز مخفی معمولاً پایین‌تر از لوله‌های بدون درز است. این تفاوت قیمت به دلیل پیچیدگی بیشتر فرآیند تولید لوله‌های بدون درز و استحکام بالاتر آن‌ها است.
• استاندارد و نحوه ساخت لوله درز مخفی: لوله‌های درز مخفی معمولاً از ورق‌های رول شده ساخته می‌شوند. ورق‌ها ابتدا به‌وسیله غلتک‌ها فرم‌دهی می‌شوند و سپس لبه‌های آن‌ها با استفاده از روش‌های مختلف جوش داده می‌شود. یکی از رایج‌ترین روش‌ها، جوش مقاومتی الکتریکی (Electric Resistance Weld) است. لوله‌های درز مخفی معمولاً با استفاده از استاندارد ISIRI-3574 تولید می‌شوند و دارای تأییدیه تست گاز هستند. برای پنهان کردن درزها و زیباسازی آن‌ها از روش‌هایی مانند سنگ فرز استفاده می‌شود.

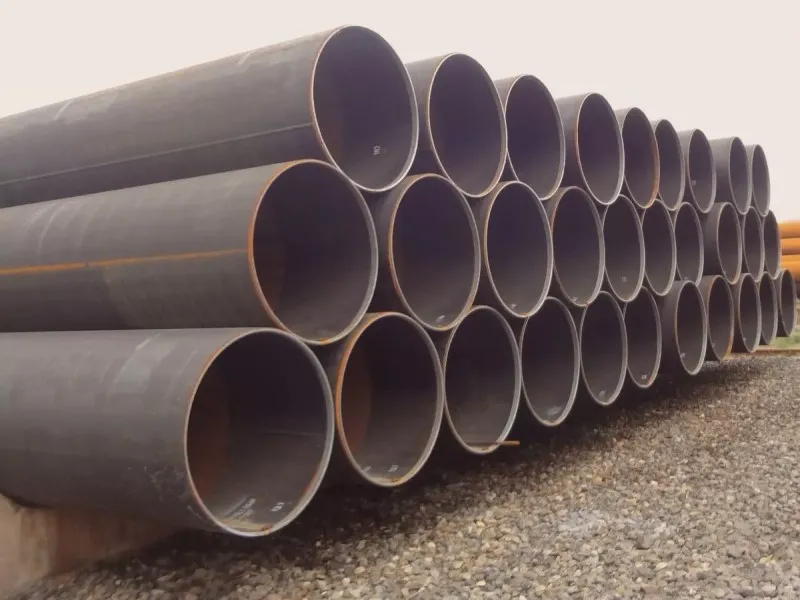

تفاوت لوله مانیسمان درزمخفی چینی و لوله بدون درز چینی

با توجه به زمان طولانی‌تری که برای بارگیری و ارسال لوله‌های اصلی از چین نیاز است (حداقل دو تا سه ماه کاری)، لوله‌های کربن استیل اصل اغلب ظاهری مات و بدون براقی دارند، در حالی که لوله‌های مانیسمان تقلبی (لوله‌های درز مخفی) دارای ظاهری براق‌تر هستند. همچنین، درپوش این لوله‌ها نیز معمولاً جدیدتر به نظر می‌رسد و مارک آن‌ها شفاف‌تر است. برای افراد با تجربه، تفاوت‌هایی مانند نو بودن رنگ درپوش و فرم مارک لوله قابل تشخیص است.

گام بعدی برای تشخیص اصل یا تقلبی بودن لوله، توجه به کونیک لوله است. برخی از لوله‌های مانیسمان چینی اصل دارای سه لبه کونیک هستند، در حالی که در نوع تقلبی، تفاوت‌های ظاهری در کونیک لوله قابل مشاهده است. با برش لوله نیز می‌توان به اصالت آن پی برد. لوله‌های بدون درز اصلی که از شمش ساخته شده‌اند، به راحتی قابل تشخیص هستند، در حالی که لوله‌های درز مخفی از ورق تولید می‌شوند و پس از برش، دو نشانه می‌توانند نشان‌دهنده تقلبی بودن باشند. برخی از تولیدکنندگان تقلبی قادر به تولید لوله‌های با درز طولانی نیستند، بنابراین با برش لوله می‌توان این درز را مشاهده کرد.

در نهایت، برای اطمینان بیشتر، می‌توانید با ارسال لوله به آزمایشگاه و انجام آنالیز، اصالت آن را بررسی کنید.

قیمت انواع لوله درز مخفی

بدون شک قیمت لوله درز مخفی یکی از عوامل کلیدی در انتخاب و خرید این پروفیل کاربردی است. عوامل مختلفی بر قیمت این لوله‌ها تأثیر می‌گذارند، از جمله:

1. مشخصات فنی لوله درز مخفی: این لوله‌ها در اندازه‌ها و طول‌های متنوع تولید می‌شوند. افزایش قطر، ضخامت یا طول لوله می‌تواند به طور مستقیم بر قیمت آن تأثیر بگذارد.
2. قیمت جهانی فلزات: قیمت روز فولاد و آهن یکی از عوامل مهم در تعیین قیمت لوله‌ها است.
3. برند تولیدکننده: شرکت‌های مختلف داخلی و خارجی لوله درز مخفی تولید می‌کنند. برندهای خارجی معمولاً به دلیل هزینه‌های واردات قیمت بالاتری دارند، هرچند که برخی برندهای ایرانی با کیفیت نیز توانسته‌اند قیمت رقابتی ارائه دهند.
4. هزینه‌های بارگیری و ارسال: هزینه‌های مربوط به بارگیری، انتقال و تخلیه لوله‌ها می‌تواند تأثیر زیادی بر قیمت نهایی داشته باشد.
5. محل خرید لوله درز مخفی: خرید از کارخانه‌ها، انبارها یا شرکت‌های تجاری می‌تواند بسته به شرایط مختلف، قیمت متفاوتی داشته باشد. خرید از فروشگاه‌های آنلاین، مانند لوله آنلاین، معمولاً گزینه بهتری است، چرا که این روش هیچ‌گونه محدودیتی از نظر مکان یا زمان نداشته و می‌توان از تخفیف‌های ویژه بهره‌مند شد.

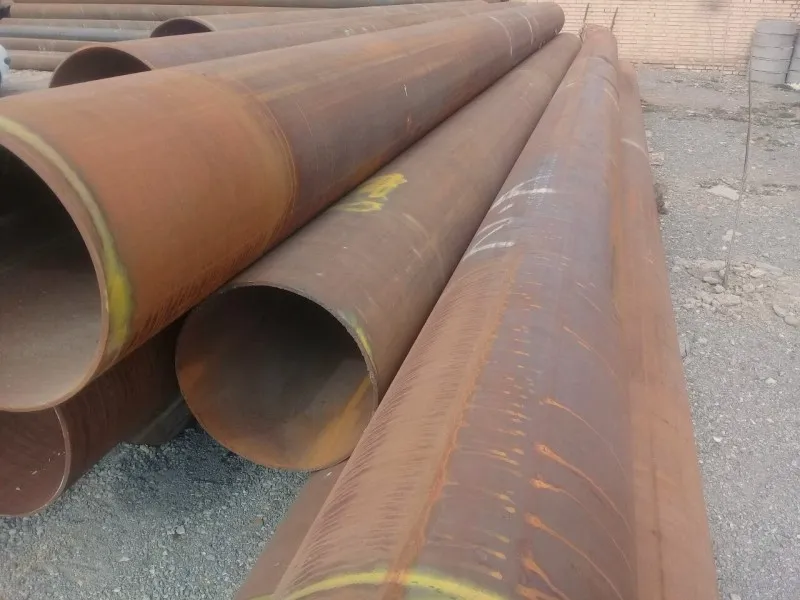

روش تشخیص لوله درز مخفی (لوله تقلبی مانیسمان)

از نظر قیمت، لوله مانیسمان معمولاً ۲۰ تا ۳۰ درصد گران‌تر از لوله درز مخفی است. لوله درز مخفی از ورق ST37 یا ورق آلیاژی ساخته می‌شود و بنابراین ظاهر آن با لوله مانیسمان متفاوت است. در برخی مواقع، می‌توان رد درز را درون لوله درز مخفی مشاهده کرد که برای بررسی آن می‌توانید از چراغ قوه استفاده کنید. همچنین با برش لوله از وسط یا ضربه به لوله، معمولاً می‌توان ناحیه جوشکاری شده را مشاهده کرد. استاندارد و اطلاعات روی لوله درز مخفی به‌طور معمول به‌صورت شابلون کاری است و چاپ آن با دستگاه کارخانه متفاوت می‌باشد. برای تشخیص دقیق لوله مانیسمان از لوله درز مخفی، که گاهی به‌عنوان لوله تقلبی مانیسمان به فروش می‌رسد، نیاز به آزمایش متالوژی است. پیشنهاد می‌شود برای خرید لوله مانیسمان، از فروشنده‌ای با سابقه و معتبر خرید کنید تا بتوانید لوله بدون درز اصل را با اطمینان تهیه نمایید.

سخن پایانی

در پایان، لوله‌های درز مخفی به عنوان یک راه‌حل نوآورانه و موثر در صنایع مختلف شناخته می‌شوند. این لوله‌ها علاوه بر ویژگی‌های فنی عالی مانند استحکام و مقاومت بالا، به دلیل فرآیند تولید خاص و تکنولوژی درز مخفی، قادرند به‌طور قابل توجهی در کاهش هزینه‌ها و افزایش عمر مفید سیستم‌های لوله‌کشی موثر واقع شوند. انتخاب لوله‌های درز مخفی می‌تواند راهکاری مطمئن و کارآمد برای پروژه‌هایی باشد که به دوام و ایمنی نیاز دارند. بنابراین، آگاهی از مزایای این نوع لوله‌ها و استفاده صحیح از آن‌ها در صنعت، گامی مهم به‌سوی ارتقاء کیفیت و کارایی در پروژه‌ها خواهد بود.
