در طراحی سیستمهای لولهکشی، یکی از مهمترین پارامترهایی که باید مورد توجه قرار گیرد، محاسبه افت فشار در لولههای پلی اتیلن است. این محاسبات نقش حیاتی در طراحی بهینه سیستمهای انتقال سیال دارند و میتوانند تأثیر مستقیمی بر کارایی و عمر مفید سیستم داشته باشند. در این مقاله، روشهای دقیق محاسبه افت فشار در لولههای پلیاتیلن را بررسی خواهیم کرد.
محاسبه دقیق افت فشار در سیستمهای لولهکشی پلیاتیلن از جنبههای مختلفی اهمیت دارد. این محاسبات به مهندسان کمک میکند تا:
- انتخاب پمپ مناسب با توان کافی برای غلبه بر افت فشار
- تعیین قطر بهینه لولهها برای کاهش هزینههای اقتصادی
- طراحی سیستم با راندمان بالا و مصرف انرژی کمتر
- جلوگیری از مشکلات عملیاتی مانند کاویتاسیون و ضربه قوچ
عدم توجه به محاسبه افت فشار در لوله های پلی اتیلن میتواند منجر به طراحی نامناسب و در نتیجه افزایش هزینههای عملیاتی و کاهش عمر مفید سیستم شود.
عوامل مؤثر بر افت فشار در لولههای پلیاتیلن
پیش از پرداختن به روشهای محاسبه، لازم است با عوامل تأثیرگذار بر افت فشار آشنا شویم:
- قطر داخلی لوله: با افزایش قطر لوله، افت فشار به طور قابل توجهی کاهش مییابد.
- طول لوله: افت فشار با افزایش طول لوله به صورت خطی افزایش مییابد.
- زبری سطح داخلی لوله: لولههای پلیاتیلن معمولاً سطح صافی دارند، اما با گذشت زمان ممکن است دچار رسوبگذاری شوند.
- دبی جریان: افزایش دبی باعث افزایش افت فشار به صورت غیرخطی میشود.
- ویسکوزیته سیال: سیالات با ویسکوزیته بالاتر افت فشار بیشتری ایجاد میکنند.
- دما: تغییرات دما بر ویسکوزیته سیال و خواص فیزیکی لوله تأثیر میگذارد.
- اتصالات و شیرآلات: هر زانویی، سهراهی یا شیر در مسیر لوله افت فشار اضافی ایجاد میکند.

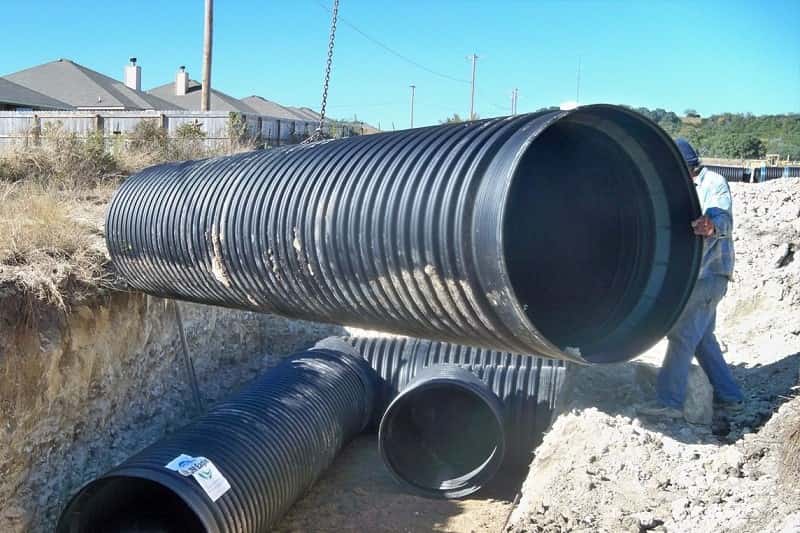

فرمولهای کلاسیک محاسبه افت فشار
1. فرمول دارسی-وایسباخ
یکی از دقیقترین روشهای محاسبه افت فشار در لوله های پلی اتیلن، استفاده از فرمول دارسی-وایسباخ است:
hL = f × (L/D) × (v²/2g)
که در آن:
- hL: افت فشار (متر ستون سیال)
- F: ضریب اصطکاک دارسی
- :Lطول لوله (متر)
- D: قطر داخلی لوله (متر)
- V: سرعت متوسط جریان (متر بر ثانیه)
- :g شتاب جاذبه (9.81 متر بر مجذور ثانیه)
ضریب اصطکاک f با توجه به رژیم جریان (آرام یا آشفته) و عدد رینولدز محاسبه میشود.
2. فرمول هازن-ویلیامز
این فرمول برای آب در دمای معمولی کاربرد دارد:
V = 0.85 × C × R^0.63 × S^0.54
که در آن:
- V: سرعت متوسط جریان (متر بر ثانیه)
- C: ضریب زبری هازن-ویلیامز (برای لولههای پلیاتیلن نو معمولاً بین 140 تا 150)
- R: شعاع هیدرولیکی (متر)
- S: شیب هیدرولیکی (افت فشار در واحد طول)
روشهای محاسبه ضریب اصطکاک
1. معادله کولبروک-وایت
برای محاسبه ضریب اصطکاک در جریانهای آشفته از معادله کولبروک-وایت استفاده میشود:
1/√f = -2 log₁₀(ε/3.7D + 2.51/Re√f)
که در آن:
- f: ضریب اصطکاک دارسی
- ε: زبری مطلق جداره لوله (متر)
- D: قطر داخلی لوله (متر)
- Re: عدد رینولدز
2. نمودار مودی
نمودار مودی روشی گرافیکی برای تعیین ضریب اصطکاک است که بر اساس عدد رینولدز و زبری نسبی لوله عمل میکند. این روش برای محاسبه افت فشار در لوله های پلی اتیلن بسیار کاربردی است.
محاسبه افت فشار در اتصالات و شیرآلات
افت فشار در اتصالات و شیرآلات معمولاً به دو روش محاسبه میشود:
1. روش طول معادل
در این روش، هر اتصال با طول معادلی از لوله مستقیم جایگزین میشود:
hL(اتصالات) = f × (Le/D) × (v²/2g)
که در آن Le طول معادل اتصال است.
2. روش ضریب افت موضعی
در این روش، افت فشار موضعی به صورت مستقیم محاسبه میشود:
hL(موضعی) = K × (v²/2g)
که در آن K ضریب افت موضعی است که برای هر نوع اتصال مقدار مشخصی دارد.
ابزارها و نرمافزارهای محاسبه افت فشار
امروزه نرمافزارهای متعددی برای محاسبه افت فشار در لوله های پلی اتیلن وجود دارد که کار مهندسان را بسیار سادهتر کردهاند. برخی از این ابزارها عبارتند از:
- نرمافزارهای تخصصی مهندسی: مانند Pipe Flow Expert، AFT Fathom و EPANET
- اپلیکیشنهای موبایل: برنامههای کاربردی برای محاسبات سریع در محل
- صفحات گسترده: فایلهای اکسل با فرمولهای از پیش تعریف شده

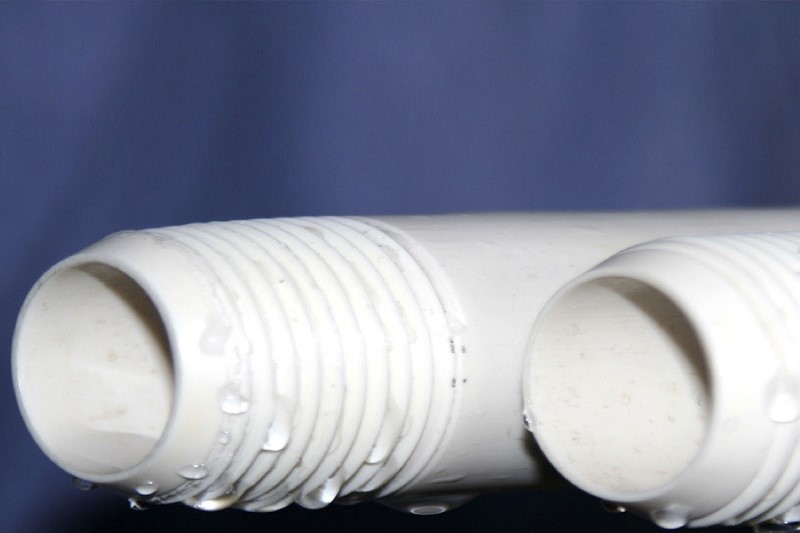

جدول مقایسه ضرایب زبری لولههای مختلف
| نوع لوله | ضریب زبری هازن-ویلیامز (C) | زبری مطلق (ε) میلیمتر |
| پلیاتیلن نو | 140-150 | 0.0015-0.007 |
| پلیاتیلن کارکرده | 130-140 | 0.02-0.05 |
| فولاد گالوانیزه | 120 | 0.15 |
| چدن | 100 | 0.26 |
| بتن | 120-140 | 0.3-3.0 |
مثال عملی محاسبه افت فشار در لوله پلیاتیلن
برای درک بهتر روش محاسبه افت فشار در لوله های پلی اتیلن، یک مثال عملی ارائه میدهیم:
فرض کنید یک لوله پلیاتیلن با قطر داخلی 50 میلیمتر و طول 100 متر داریم که آب با دبی 10 لیتر بر ثانیه از آن عبور میکند. دمای آب 20 درجه سانتیگراد است.
گامهای محاسبه:
- محاسبه سرعت جریان
- تعیین عدد رینولدز
- محاسبه ضریب اصطکاک
- محاسبه افت فشار با استفاده از فرمول دارسی-وایسباخ
روشهای کاهش افت فشار در سیستمهای لولهکشی پلیاتیلن
پس از محاسبه افت فشار در لوله های پلی اتیلن، ممکن است نیاز به کاهش آن باشد. برخی از روشهای کاهش افت فشار عبارتند از:
- افزایش قطر لوله: مؤثرترین روش برای کاهش افت فشار
- کاهش طول مسیر: طراحی مسیرهای کوتاهتر و مستقیمتر
- کاهش تعداد اتصالات: استفاده از خمهای ملایم به جای زانوییها
- انتخاب شیرآلات با افت فشار کمتر: استفاده از شیرآلات با طراحی هیدرودینامیک
- نگهداری مناسب: جلوگیری از رسوبگذاری و تمیز نگه داشتن داخل لولهها
جمعبندی
محاسبه افت فشار در لوله های پلی اتیلن یکی از مهمترین مراحل در طراحی سیستمهای لولهکشی است. استفاده از روشهای دقیق محاسبه مانند فرمول دارسی-وایسباخ و هازن-ویلیامز، همراه با تعیین صحیح ضریب اصطکاک، میتواند به طراحی بهینه سیستم کمک کند.
در این مقاله، روشهای مختلف محاسبه افت فشار، عوامل مؤثر بر آن و راهکارهای کاهش افت فشار را بررسی کردیم. با توجه به اهمیت این موضوع، توصیه میشود مهندسان طراح از نرمافزارهای تخصصی برای افزایش دقت محاسبات استفاده کنند و همواره ضریب اطمینان مناسبی را در نظر بگیرند. استفاده از لولههای پلیاتیلن با کیفیت و اتصالات استاندارد میتواند تأثیر قابل توجهی در کاهش افت فشار و افزایش کارایی سیستم داشته باشد.
