بدون شک داشتن یک سیستم آب و فاضلاب مناسب نقش مهمی در آسایش ما در زندگی روزمره دارد. برای اینکه بتوانیم یک سیستم کارآمد داشته باشیم که بتواند نیازهای ما را برطرف کند لازم است در هنگام اجرای پروژه سایز لوله های فاضلاب ساختمان را بدرستی انتخاب کنیم. اگر در حال احداث و اجرای شبکه آب و فاضلاب هستید؛ به شما در انتخاب سایز لوله فاضلاب کمک خواهیم کرد. در این مقاله قصد داریم به چگونگی انتخاب سایز لوله فاضلاب و نکات مهم آن بپردازیم.
مقدمه: اهمیت انتخاب صحیح سایز لولههای فاضلاب
سیستم فاضلاب یکی از مهمترین بخشهای تأسیسات هر ساختمان است که عملکرد صحیح آن تأثیر مستقیمی بر کیفیت زندگی ساکنین دارد. انتخاب سایز لوله های فاضلاب ساختمان مناسب، نقش کلیدی در کارایی این سیستم ایفا میکند. اگر سایز لولهها به درستی انتخاب نشود، مشکلاتی مانند گرفتگی، نشت، بوی نامطبوع و حتی آسیبهای ساختاری به ساختمان را به دنبال خواهد داشت. در این مقاله قصد داریم شما را با انواع سایزهای لولههای فاضلاب، کاربرد هر یک و نکات مهم در انتخاب سایز مناسب آشنا کنیم.

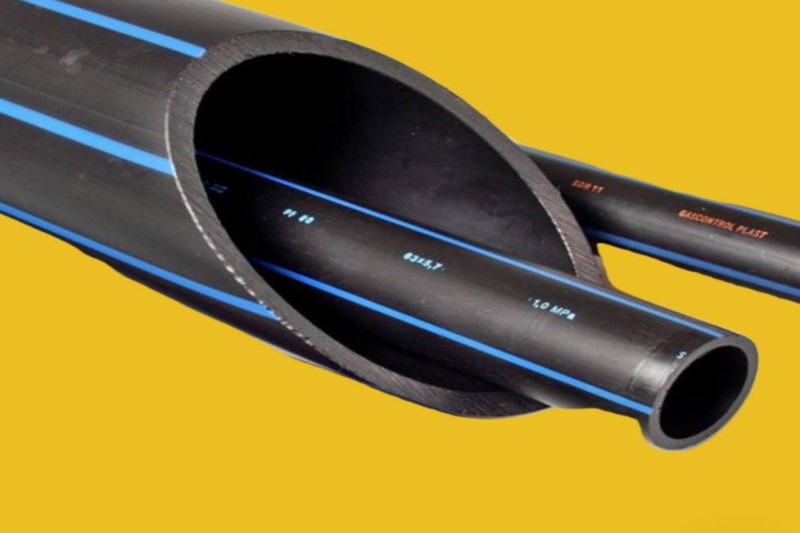

استانداردهای سایز لولههای فاضلاب در ساختمانسازی
استانداردهای مختلفی برای سایز لوله های فاضلاب ساختمان وجود دارد که معمولاً بر اساس قطر داخلی یا خارجی لولهها تعیین میشوند. در ایران، استانداردهای ملی ساختمان و مقررات مبحث 16 (تأسیسات بهداشتی) معیارهای مشخصی را برای انتخاب سایز لولههای فاضلاب تعیین کردهاند. طبق این استانداردها، سایز لولهها باید متناسب با حجم فاضلاب تولیدی، تعداد واحدهای بهداشتی و نوع کاربری ساختمان انتخاب شود.

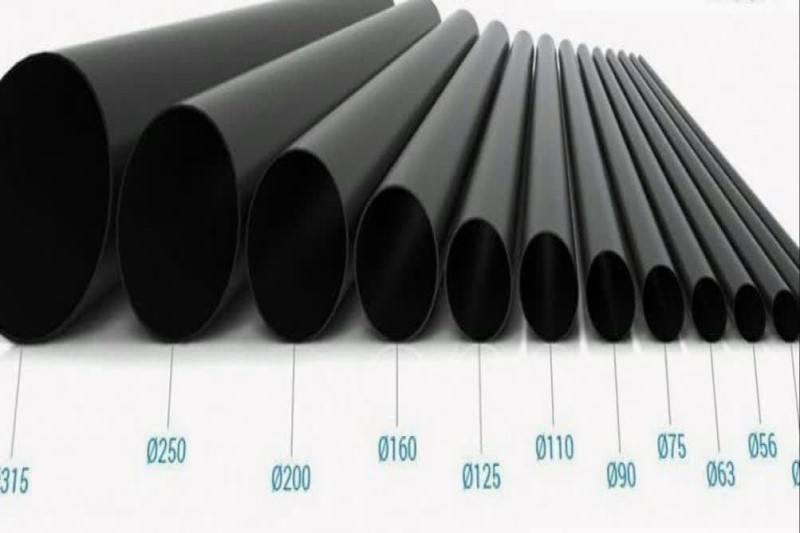

انواع سایزهای متداول لولههای فاضلاب در بازار
لولههای فاضلاب در سایزهای مختلفی تولید و عرضه میشوند. که با توجه به نیاز و کارکردی که انتظار دارید دست به انتخاب سایز لوله فاضلاب بزنید. سایزهای رایج در بازار ایران عبارتند از:
- 16 میلیمتر: برای زهکشیهای کوچک و اتصالات فرعی
- 32 میلیمتر: برای سینکهای آشپزخانه و روشوییها
- 40 میلیمتر: برای سینکهای بزرگتر و ماشینهای لباسشویی
- 50 میلیمتر: برای حمامها و کفشویها
- 63 میلیمتر: برای خطوط فرعی فاضلاب
- 75 میلیمتر: برای خطوط اصلی فاضلاب در ساختمانهای کوچک
- 90 میلیمتر: برای خطوط اصلی در ساختمانهای متوسط
- 110 میلیمتر: برای توالتها و خطوط اصلی فاضلاب
- 125 میلیمتر: برای ساختمانهای بزرگ و چند طبقه
- 160 میلیمتر: برای ساختمانهای تجاری و مجتمعهای مسکونی
- 200 میلیمتر: برای پروژههای بزرگ و خطوط انتقال شهری
سایز مناسب لوله فاضلاب برای سرویسهای بهداشتی
انتخاب سایز مناسب برای سرویسهای بهداشتی از اهمیت ویژهای برخوردار است:
- توالت ایرانی و فرنگی: حداقل قطر لوله باید 110 میلیمتر باشد. استفاده از سایز 90 میلیمتر برای توالت فرنگی اگرچه در برخی موارد دیده میشود، اما ریسک گرفتگی را افزایش میدهد.
- روشویی: سایز 32 تا 40 میلیمتر مناسب است.
- حمام و کفشوی: سایز 50 میلیمتر توصیه میشود.
- سینک آشپزخانه: سایز 40 تا 50 میلیمتر بسته به اندازه سینک مناسب است.
جنس لولههای فاضلاب و تأثیر آن بر انتخاب سایز
تنوع انواع لوله فاضلابی بسیار زیاد است. جنس لولهها نیز در انتخاب سایز لوله فاضلاب مناسب تأثیرگذار است:
- پلی اتیلن: این لولههای پلی اتیلن معمولاً برای سیستمهای فاضلاب شهری و ساختمانهای تجاری و مسکونی استفاده میشوند و دارای رنگ تیره هستند. به دلیل سطح داخلی صاف، جریان فاضلاب در آنها روانتر است.
- UPVC: این لولهها به صورت کلافهای 6 متری تولید میشوند و معمولاً در رنگ سفید موجود هستند. مقاومت شیمیایی بالایی دارند و برای فاضلابهای خانگی مناسب هستند.
- چدنی: لولههای چدنی دارای سطح داخلی زبرتری هستند و ممکن است به سایز بزرگتری نسبت به لولههای پلاستیکی نیاز داشته باشند.
محاسبه سایز لولههای فاضلاب بر اساس تعداد واحدهای بهداشتی
برای محاسبه دقیق سایز لوله های فاضلاب ساختمان، باید تعداد واحدهای بهداشتی (DFU یا Drainage Fixture Unit) را در نظر گرفت. هر وسیله بهداشتی دارای یک ارزش DFU است که نشاندهنده میزان فاضلاب تولیدی آن است. جدول زیر ارزش DFU برخی وسایل بهداشتی رایج و سایز لوله مناسب برای آنها را نشان میدهد:
| وسیله بهداشتی | ارزش DFU | سایز لوله پیشنهادی (میلیمتر) |
| روشویی | 1 | 32-40 |
| سینک آشپزخانه | 2 | 40-50 |
| ماشین لباسشویی | 2 | 40 |
| وان حمام | 2 | 40-50 |
| کفشوی حمام | 2 | 50 |
| توالت فرنگی | 4 | 110 |
| توالت ایرانی | 6 | 110 |

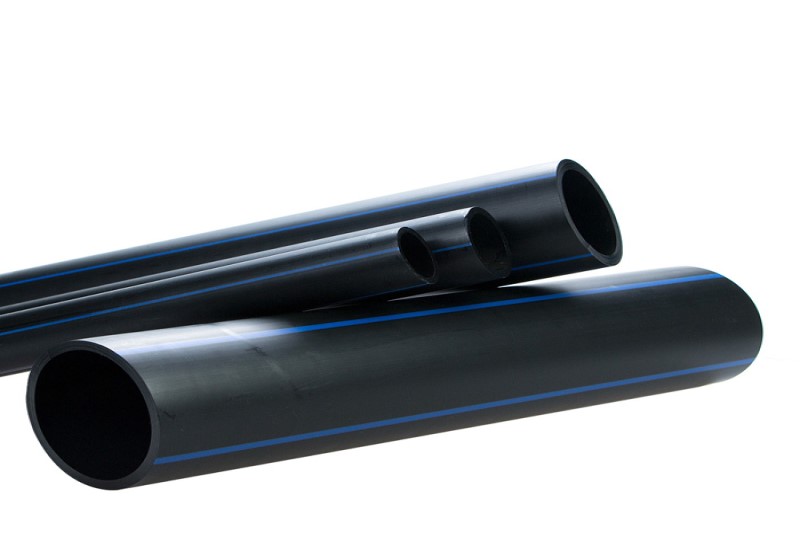

نکات مهم در انتخاب سایز لولههای فاضلاب
هنگام انتخاب سایز لوله های فاضلاب ساختمان، توجه به نکات زیر ضروری است:
- شیب مناسب: برای لولههای با سایز کوچکتر (تا 75 میلیمتر)، شیب حداقل 2% و برای لولههای بزرگتر، شیب حداقل 1% توصیه میشود.
- ضخامت لوله: علاوه بر قطر، ضخامت لوله نیز باید متناسب با نوع کاربرد و فشار سیستم انتخاب شود.
- ارتفاع لوله: لولهها معمولاً در شاخههای 6 متری و 12 متری تولید میشوند. شاخههای 6 متری بیشتر برای لولهکشی داخل ساختمان و شاخههای 12 متری برای خطوط انتقال استفاده میشوند.
- در نظر گرفتن توسعه آینده: همیشه سایزی را انتخاب کنید که ظرفیت کافی برای توسعههای احتمالی آینده داشته باشد.
- رعایت استانداردهای محلی: قوانین و مقررات محلی ممکن است الزامات خاصی برای سایز لولههای فاضلاب داشته باشند.
مشکلات ناشی از انتخاب نادرست سایز لولههای فاضلاب
سایز لوله های مورد استفاده در فاضلاب کیفیت شبکه آب و فاضلاب را به دنبال دارد. انتخاب نادرست سایز لولههای فاضلاب میتواند مشکلات متعددی را به همراه داشته باشد:
- سایز کوچکتر از حد نیاز: گرفتگی مکرر، سرریز فاضلاب، بوی نامطبوع، افزایش هزینههای تعمیر و نگهداری
- سایز بزرگتر از حد نیاز: هزینه اضافی خرید لوله، مشکل در نصب، کاهش سرعت جریان فاضلاب و رسوبگذاری
نحوه اتصال لولههای فاضلاب با سایزهای مختلف
گاهی اوقات نیاز است لولههای با سایزهای مختلف به یکدیگر متصل شوند. برای این منظور از اتصالات تبدیل استفاده میشود. این اتصالات باید به گونهای نصب شوند که جریان فاضلاب از لوله کوچکتر به لوله بزرگتر باشد و نه برعکس. همچنین، اتصالات باید از همان جنس لولهها باشند تا از نشتی و خوردگی جلوگیری شود.
جمعبندی: راهنمای نهایی انتخاب سایز لولههای فاضلاب
انتخاب سایز لوله های فاضلاب ساختمان مناسب، یکی از مهمترین تصمیمات در طراحی و اجرای سیستم فاضلاب ساختمان است. با توجه به نوع کاربری ساختمان، تعداد واحدهای بهداشتی، حجم فاضلاب تولیدی و استانداردهای موجود، میتوان سایز مناسب را انتخاب کرد. به یاد داشته باشید که استفاده و خرید تجهیزات کامل فاضلاب، با کیفیت و استاندارد، علاوه بر افزایش طول عمر سیستم، از بروز مشکلات احتمالی در آینده جلوگیری میکند.
برای اطمینان از انتخاب صحیح، همیشه با متخصصان تأسیسات مشورت کنید و از محصولات با کیفیت و استاندارد استفاده نمایید. یک سیستم فاضلاب با طراحی مناسب و سایز صحیح لولهها، سالها بدون مشکل کار خواهد کرد و آسایش ساکنین ساختمان را تضمین مینماید.
