در دنیای تأسیسات و لولهکشی، گاهی نیاز است که سیستمهای مختلف لولهکشی به یکدیگر متصل شوند. یکی از چالشهای رایج در این زمینه، اتصال لوله پلی اتیلن به لوله فلزی است. این دو نوع لوله با خصوصیات فیزیکی و شیمیایی متفاوت، نیازمند روشهای خاصی برای اتصال هستند تا اطمینان حاصل شود که سیستم بدون نشتی و با کارایی بالا عمل میکند. در این مقاله، به بررسی جامع روشهای مختلف اتصال این دو نوع لوله، مزایا و معایب هر روش و نکات فنی مهم در این زمینه میپردازیم.
چرا اتصال لوله پلی اتیلن به لوله فلزی اهمیت دارد؟
لولههای پلی اتیلن و فلزی هر کدام کاربردهای خاص خود را دارند. لولههای پلی اتیلن به دلیل مقاومت در برابر خوردگی، انعطافپذیری و هزینه پایین، در بسیاری از پروژههای آبرسانی و فاضلاب مورد استفاده قرار میگیرند. از طرفی، لولههای فلزی به دلیل استحکام بالا و مقاومت حرارتی مناسب، در سیستمهای تحت فشار و دما بالا کاربرد دارند. در بسیاری از پروژهها، نیاز است که این دو نوع لوله به یکدیگر متصل شوند. اتصال لوله پلی اتیلن به لوله فلزی باید به گونهای انجام شود که:
- از نشتی جلوگیری کند
- در برابر فشار و دما مقاوم باشد
- طول عمر بالایی داشته باشد
- امکان تعمیر و نگهداری آسان را فراهم کند

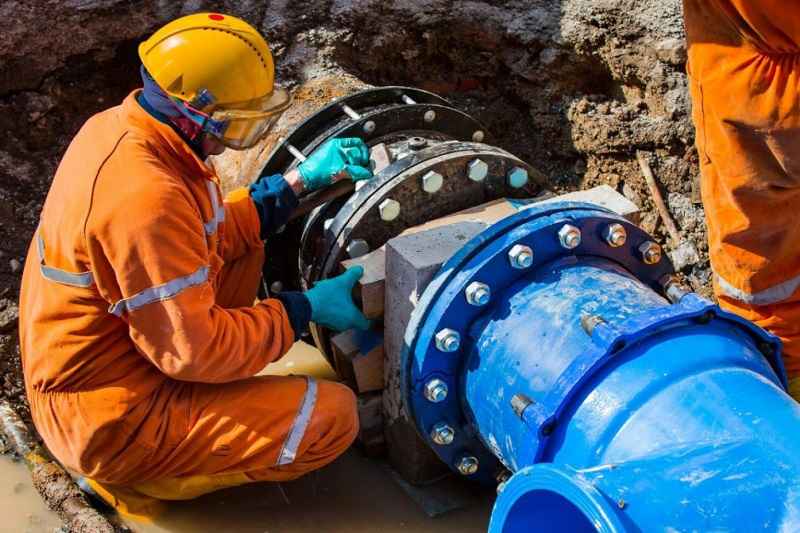

انواع روشهای اتصال لوله پلی اتیلن به لوله فلزی

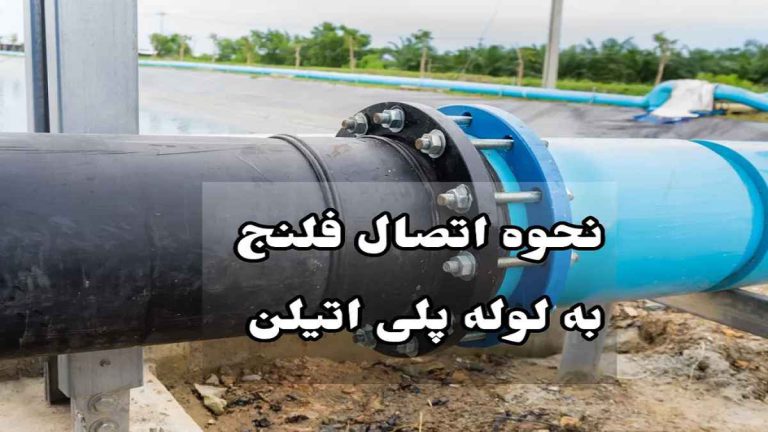

1. اتصالات فلنجی
اتصالات فلنجی یکی از متداولترین روشهای اتصال لوله پلی اتیلن به لوله فلزی در سیستمهای لولهکشی صنعتی و قطرهای بزرگ است.
مراحل اجرا:
- نصب فلنج مناسب روی انتهای لوله پلی اتیلن (معمولاً از فلنجهای مخصوص پلی اتیلن استفاده میشود)
- نصب فلنج متناظر روی لوله فلزی
- قرار دادن واشر آببندی بین دو فلنج
- اتصال دو فلنج با استفاده از پیچ و مهره
مزایا:
- قابلیت جداسازی آسان برای تعمیر و نگهداری
- مقاومت بالا در برابر فشار
- مناسب برای لولههای با قطر بزرگ
معایب:
- هزینه نسبتاً بالا
- نیاز به فضای بیشتر برای نصب
- احتمال شل شدن پیچها در اثر ارتعاشات
2. اتصالات رزوهای (دندهای)
اتصالات رزوهای برای لولههای با قطر کوچک تا متوسط مناسب هستند و به دلیل سهولت نصب، بسیار پرکاربرد میباشند.
مراحل اجرا:
- استفاده از تبدیل پلی اتیلن به رزوه
- آببندی رزوهها با نوار تفلون یا خمیر آببندی
- اتصال به قطعه رزوهای فلزی
مزایا:
- نصب سریع و آسان
- هزینه پایین
- نیاز به ابزار ساده
معایب:
- محدودیت در تحمل فشار بالا
- احتمال نشتی در صورت آببندی نامناسب
- مناسب نبودن برای لولههای با قطر بزرگ
3. اتصالات الکتروفیوژن
این روش از تکنولوژی پیشرفتهای برای اتصال لولههای پلی اتیلن استفاده میکند و با استفاده از اتصالات واسط میتواند برای اتصال لوله پلی اتیلن به لوله فلزی نیز به کار رود. اتصال لوله گالوانیزه به پلی اتیلن از این نوع اتصال می باشد.
مراحل اجرا:
- استفاده از اتصال الکتروفیوژن برای لوله پلی اتیلن
- اتصال به قطعه واسط فلزی-پلیمری
- اتصال قطعه واسط به لوله فلزی
مزایا:
- آببندی بسیار مطمئن
- مقاومت بالا در برابر فشار و کشش
- طول عمر بالا
معایب:
- نیاز به تجهیزات خاص (دستگاه جوش الکتروفیوژن)
- هزینه بالاتر نسبت به روشهای سنتی
- نیاز به نیروی متخصص
4. اتصالات مکانیکی کمپرسی
اتصالات مکانیکی کمپرسی یکی از روشهای مدرن برای اتصال لوله پلی اتیلن به لوله فلزی است که بدون نیاز به جوشکاری یا ابزار پیچیده انجام میشود.
مراحل اجرا:
- برش لوله پلی اتیلن به صورت عمود بر محور
- قرار دادن مهره و حلقه فشاری روی لوله
- وارد کردن لوله در اتصال
- سفت کردن مهره برای فشردهسازی حلقه و آببندی
مزایا:
- نصب سریع و آسان
- عدم نیاز به تجهیزات خاص
- قابلیت استفاده مجدد در برخی موارد
معایب:
- محدودیت در تحمل فشارهای بسیار بالا
- نیاز به بازبینی دورهای برای اطمینان از عدم شل شدگی
5. اتصالات جوشی سوکتی
این روش برای لولههای پلی اتیلن با قطر کوچک مناسب است و با استفاده از اتصالات واسط میتواند برای اتصال لوله پلی اتیلن به لوله فلزی نیز استفاده شود. نحوه اتصال لوله پلیکا به پلی اتیلن نیز به همین صورت می باشد.
مراحل اجرا:
- حرارت دادن سوکت پلی اتیلن با دستگاه مخصوص
- وارد کردن لوله پلی اتیلن در سوکت گرم شده
- خنک شدن و ایجاد اتصال محکم
- اتصال به قطعه واسط فلزی
مزایا:
- مقاومت بالا در برابر کشش
- آببندی مطمئن
- هزینه مناسب
معایب:
- نیاز به تجهیزات خاص
- محدودیت در قطر لوله
- زمانبر بودن فرآیند
مقایسه روشهای مختلف اتصال
برای انتخاب بهترین روش اتصال لوله پلی اتیلن به لوله فلزی، باید فاکتورهای مختلفی را در نظر گرفت. جدول زیر مقایسهای بین روشهای مختلف ارائه میدهد:
| روش اتصال | مناسب برای قطر | مقاومت فشاری | هزینه | طول عمر | سهولت نصب |
| فلنجی | بزرگ | عالی | بالا | عالی | متوسط |
| رزوهای | کوچک تا متوسط | خوب | پایین | خوب | عالی |
| الکتروفیوژن | متوسط تا بزرگ | عالی | بالا | عالی | نیازمند تخصص |
| مکانیکی کمپرسی | کوچک تا متوسط | خوب | متوسط | خوب | عالی |
| جوشی سوکتی | کوچک | خوب | متوسط | خوب | متوسط |

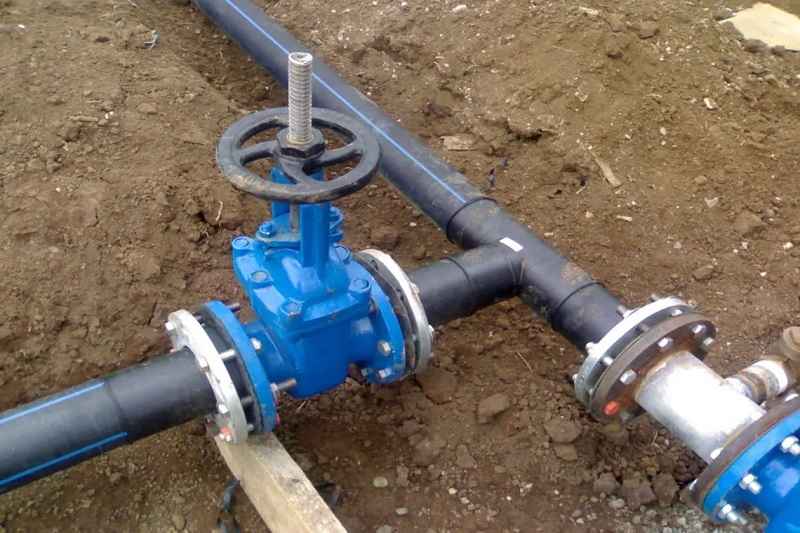

نکات فنی مهم در اتصال لوله پلی اتیلن به لوله فلزی
برای اینکه بتوانید پروژه ای کامل و تمیز داشته باشید ابتدا لیست لوله های پلی اتیلن را که می خواهید به لوله فلز متصل کنید را داشته باشید سپس بهترین روش را انتخاب و انجام دهید. در ادامه مهم ترین تکات فنی که در اتصال لوله پلی اتیلن به لوله های فلزی باید رعایت کنید را با هم بررسی می کنیم.
1. آمادهسازی سطوح
قبل از انجام هر نوع اتصال لوله پلی اتیلن به لوله فلزی، آمادهسازی مناسب سطوح بسیار مهم است:
- سطوح باید کاملاً تمیز و عاری از هرگونه آلودگی، گرد و غبار، روغن و رطوبت باشند
- لبههای لوله باید صاف و بدون پلیسه باشند
- برش لولهها باید عمود بر محور لوله انجام شود
2. انتخاب مواد آببندی مناسب
انتخاب مواد آببندی مناسب برای جلوگیری از نشتی در محل اتصال لوله پلی اتیلن به لوله فلزی ضروری است:
- برای اتصالات فلنجی، از واشرهای لاستیکی مقاوم در برابر مواد شیمیایی استفاده کنید
- برای اتصالات رزوهای، نوار تفلون یا خمیر آببندی مناسب به کار ببرید
- از مواد آببندی سازگار با نوع سیال عبوری استفاده کنید
3. در نظر گرفتن انبساط و انقباض
لولههای پلی اتیلن و فلزی ضریب انبساط حرارتی متفاوتی دارند. این موضوع در اتصال لوله پلی اتیلن به لوله فلزی باید مورد توجه قرار گیرد:
- در سیستمهای با تغییرات دمایی زیاد، از اتصالات انبساطی استفاده کنید
- در طراحی سیستم، فضای کافی برای انبساط و انقباض در نظر بگیرید
- از مهارهای مناسب برای جلوگیری از حرکتهای ناخواسته استفاده کنید
4. تست فشار و نشتی
پس از انجام اتصال لوله پلی اتیلن به لوله فلزی، انجام تست فشار و نشتی ضروری است:
- سیستم را با فشار مناسب (معمولاً 1.5 برابر فشار کاری) تست کنید
- تمام اتصالات را از نظر نشتی بررسی کنید
- در صورت مشاهده نشتی، اتصال را اصلاح کنید
کاربردهای رایج اتصال لوله پلی اتیلن به لوله فلزی
اتصال لوله پلی اتیلن به لوله فلزی در موارد متعددی کاربرد دارد، از جمله:
- سیستمهای آبرسانی شهری: جایی که خطوط اصلی فلزی به انشعابات پلی اتیلن متصل میشوند
- سیستمهای آبیاری کشاورزی: اتصال لولههای آبیاری پلی اتیلن به پمپها و تجهیزات فلزی
- سیستمهای فاضلاب: اتصال لولههای پلی اتیلن به تجهیزات فاضلاب فلزی
- صنایع نفت و گاز: در خطوط انتقال و توزیع که ترکیبی از لولههای فلزی و پلی اتیلن استفاده میشود
- سیستمهای تأسیساتی ساختمان: اتصال لولههای پلی اتیلن به شیرآلات صنعتی و تجهیزات فلزی
جمعبندی
اتصال لوله پلی اتیلن به لوله فلزی یکی از چالشهای مهم در سیستمهای لولهکشی است که نیازمند دقت و رعایت اصول فنی میباشد. انتخاب روش مناسب اتصال بستگی به عوامل متعددی از جمله قطر لوله، فشار کاری، دمای سیال، نوع کاربرد و هزینه دارد.
روشهای مختلفی مانند اتصالات فلنجی، رزوهای، الکتروفیوژن، مکانیکی کمپرسی و جوشی سوکتی برای این منظور وجود دارد که هر کدام مزایا و معایب خاص خود را دارند. با رعایت نکات فنی و انتخاب روش مناسب، میتوان اتصالی مطمئن و با طول عمر بالا ایجاد کرد.
برای انتخاب بهترین روش اتصال لوله پلی اتیلن به لوله فلزی در پروژه خود، توصیه میشود با متخصصان این حوزه مشورت کنید و از تجهیزات با کیفیت استفاده نمایید تا سیستم لولهکشی شما با حداکثر کارایی و حداقل مشکلات عمل کند.
