نحوه اتصال لوله های کاروگیت یکی از مهم‌ترین عوامل موفقیت هر پروژه است. این لوله‌ها، با وجود کیفیت بالای خود، تنها در صورتی عملکرد مطلوب خواهند داشت که طبق اصول و استانداردهای مشخص نصب شوند. در غیر این صورت، ممکن است مشکلاتی مانند نشتی یا تغییر شکل در طول زمان رخ دهد. این مقاله شما را با مراحل نصب لوله‌های دوجداره کاروگیت پلی‌اتیلن و روش‌های اتصال آن‌ها آشنا می‌کند. با رعایت نکات ارائه‌شده، چه حرفه‌ای باشید و چه تازه‌کار، می‌توانید از کارایی طولانی‌مدت این لوله‌ها مطمئن شوید.

لوله‌های کاروگیت به دلیل ساختار دوجداره و استحکام بالا، گزینه‌ای ایده‌آل برای زهکشی، فاضلاب و محافظت از کابل‌ها هستند. با این حال، کیفیت ساخت آن‌ها تنها بخشی از داستان است. اگر نصب به‌درستی انجام نشود، حتی مقاوم‌ترین لوله‌ها هم نمی‌توانند وظایف خود را به خوبی انجام دهند. نصب استاندارد، حمایت یکنواخت از لوله را تضمین می‌کند و از آسیب‌های احتمالی جلوگیری می‌کند. شاید آموزش نصب لوله کارگیت بی اهمیت و ساده به نظر برسد، اما بی‌توجهی به جزئیات می‌تواند هزینه‌های سنگینی به دنبال داشته باشد.

استانداردهای معتبر برای نصب

فرآیند تولید لوله کاروگیت یک فرایند بسیار پیچیده است که شامل استانداردهای مختلف می شود. پس از تولید لوله برای رسیدن به بیشترین حد بازدهی نیاز به نصب تخصصی وجود دارد. استانداردهایی مانند ASTM D 2321، AASHTO Section 30 و CAN/CSA B182.11 راهنمای کاملی برای نصب لوله‌های ترموپلاستیکی ارائه می‌دهند. این استانداردها بر جنبه‌هایی مانند حفاری، بسترسازی و خاک‌ریزی تمرکز دارند تا خط لوله در طول عمر خود عملکرد مناسبی داشته باشد. برای مثال، AASHTO Section 30 بیشتر برای مناطق پرتردد مانند زیر پیاده‌روها طراحی شده است. هرچند این مقاله نکات کلیدی را پوشش می‌دهد، مطالعه کامل این استانداردها برای پروژه‌های پیچیده توصیه می‌شود.

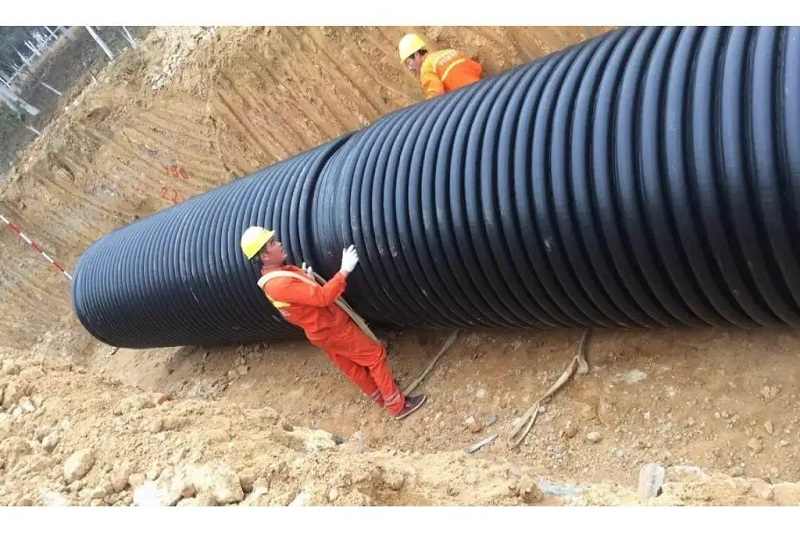

مراحل اصلی نصب لوله‌های کاروگیت

نحوه اتصال لوله های کاروگیت فرآیندی چند مرحله‌ای است که نیازمند دقت در هر بخش است. در ادامه به آموزش نصب لوله کارگیت می پردازیم. مراحل انجام دقیق و صحیح کار عبارتند از:

1. برنامه‌ریزی و آماده‌سازی اولیه

بررسی سایت پروژه: پیش از شروع، باید شرایط زمین، نوع خاک و بارهای احتمالی (مثل تردد وسایل نقلیه) بررسی شود. خاک‌های سست یا سنگلاخی ممکن است نیاز به اقدامات خاصی داشته باشند. فکر می‌کنم، نه، قطعاً مطمئنم که این مرحله پایه موفقیت کل پروژه است.
طراحی مسیر لوله: مسیر لوله باید با توجه به شیب موردنظر (برای زهکشی یا فاضلاب) و فاصله از تأسیسات دیگر (مثل کابل‌های برق) طراحی شود. فاصله حداقل 0.2 متر از کابل‌های با ولتاژ بالا در حالت موازی ضروری است.
کنترل لوله‌ها: لوله‌های تحویل‌شده باید از نظر آسیب‌های حمل‌ونقل، ابعاد و مشخصات تولیدی بررسی شوند. اگر لوله‌ای ترک یا تغییر شکل داشته باشد، نباید استفاده شود.

2. حفاری ترانشه

عرض ترانشه: عرض ترانشه باید به اندازه‌ای باشد که امکان خاک‌ریزی و متراکم‌سازی اطراف لوله وجود داشته باشد، اما بیش از حد پهن نباشد تا از پایداری خاک کاسته نشود. برای لوله‌های 250 تا 600 میلی‌متری، عرض معمولاً دو برابر قطر خارجی است. برای لوله‌های 700 تا 900 میلی‌متری، قطر خارجی به علاوه 0.6 متر، و برای لوله‌های بالای 1000 میلی‌متر، قطر خارجی به علاوه یک متر مناسب است.
کف ترانشه: کف باید صاف و عاری از سنگ‌های تیز یا مواد سخت باشد که ممکن است به لوله آسیب بزنند. اگر زمین ناهموار است، باید با مواد بسترسازی اصلاح شود.
حفاظت در برابر گرما: اگر لوله‌ها به دلیل تابش آفتاب داغ شده‌اند، بهتر است قبل از خاک‌ریزی، کمی خاک روی آن‌ها ریخته شود تا خنک شوند. این کار از تغییر شکل جلوگیری می‌کند.

3. بسترسازی

انتخاب مواد بستر: بستر لوله باید از موادی مانند شن یا ماسه با دانه‌بندی مناسب (حداکثر 20 میلی‌متر) تشکیل شود. این لایه، که حداقل 10 سانتی‌متر ضخامت دارد، پایه‌ای محکم برای لوله فراهم می‌کند و شیب آن را حفظ می‌کند.
تراکم بستر: مواد بستر باید به‌صورت لایه‌لایه متراکم شوند تا از نشست در آینده جلوگیری شود. این مرحله شاید ساده به نظر بیاید، اما اگر درست انجام نشود، لوله ممکن است جابه‌جا شود.
تنظیم شیب: شیب بستر باید دقیق باشد تا جریان سیال (مثل فاضلاب) به‌درستی هدایت شود. ابزارهای تراز لیزری در این مرحله بسیار کمک‌کننده هستند.

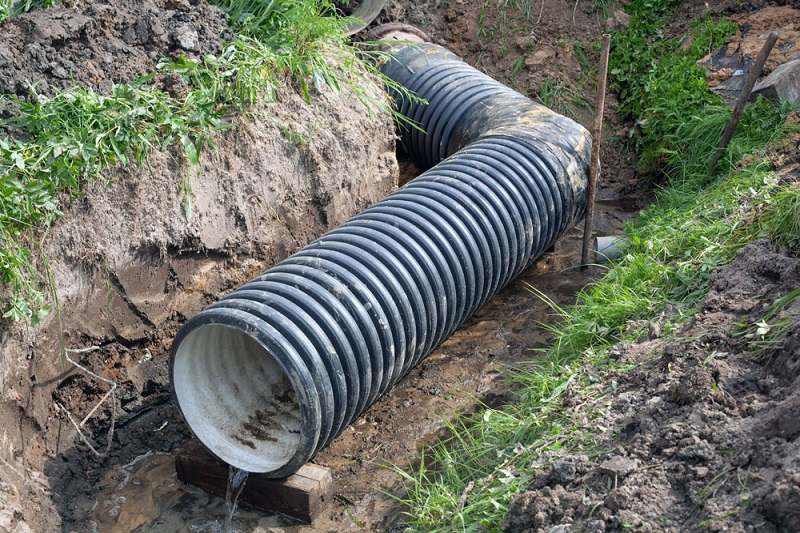

4. قرار دادن لوله‌ها

حمل و جابه‌جایی: لوله‌ها باید با احتیاط به محل ترانشه منتقل شوند. انداختن یا کشیدن آن‌ها می‌تواند باعث خراش یا ترک شود. استفاده از تسمه‌های نرم برای بلند کردن توصیه می‌شود.
ترازبندی: لوله‌ها باید دقیقاً در راستای مسیر طراحی‌شده قرار گیرند. هرگونه انحراف می‌تواند عملکرد سیستم را مختل کند.
فاصله از تأسیسات دیگر: در نقاط تقاطع با کابل‌های برق (تا 1 کیلوولت)، حداقل فاصله 0.1 متر و در حالت موازی 0.2 متر لازم است. برای کابل‌های بالای 1 کیلوولت، این فاصله به 0.2 متر در تقاطع و 0.4 متر در حالت موازی افزایش می‌یابد. اگر این فاصله ممکن نباشد، باید از پوشش‌های محافظ استفاده شود.

5. اتصال لوله‌ها

اتصال با کوپلر و واشر: سر لوله (نری) و داخل کوپلر (مادگی) باید تمیز شوند. واشر لاستیکی با روان‌کننده غیرنفتی (مثل آب صابون) روانکاری می‌شود و لوله با استفاده از ابزارهایی مثل تیفور به کوپلر متصل می‌شود. واشر نباید بچرخد، وگرنه آب‌بندی مختل می‌شود. احتمالاً استفاده از یک ورقه پلاستیکی زیر اتصال، از ورود خاک به کوپلر جلوگیری می‌کند.
اتصال با کوپلر حرارتی: این روش برای لوله‌های بزرگ‌تر مناسب است و با مواد پلی‌اولفین شبکه‌ای شده، آب‌بندی کامل ایجاد می‌کند. این کوپلرها در برابر اشعه UV و شرایط سخت مقاوم‌اند.
جوش اکستروژن: در این روش، دستگاه جوش اکسترودر مواد مذاب را در محل اتصال تزریق می‌کند. برای پیش‌گرمایش، از سشوار صنعتی با دمای حدود 220 درجه سانتی‌گراد استفاده می‌شود و فشار با چکش‌های تفلونی اعمال می‌گردد. این روش برای پروژه‌های خاص، مثل منهول‌های ثقلی، مناسب است.

6. خاک‌ریزی اولیه (ماهیچه‌سازی)

لایه‌بندی خاک: خاک‌ریزی باید به‌صورت لایه‌لایه (هر لایه 15 تا 20 سانتی‌متر) انجام شود و هر لایه با دقت متراکم گردد. این کار فضای خالی اطراف لوله را پر می‌کند و از تغییر شکل آن جلوگیری می‌کند.
حمایت یکنواخت: مواد خاک‌ریزی باید به زیر لوله نفوذ کنند تا حمایت یکنواختی ایجاد شود. این مرحله تا نیمه لوله ادامه می‌یابد و باید از قرار گرفتن دستگاه‌های متراکم‌کننده مستقیماً روی لوله اجتناب شود.
مواد مناسب: مخلوط شن و ماسه با دانه‌بندی حداکثر 20 میلی‌متر برای این مرحله ایده‌آل است. کاملاً مطمئن نیستم، اما فکر می‌کنم خاک‌های رسی خیلی مناسب نباشند، چون متراکم‌سازی آن‌ها سخت‌تره.

7. خاک‌ریزی نهایی

پوشش نهایی: خاک‌ریزی از نیمه لوله تا سطح زمین ادامه می‌یابد. این لایه، بارهای خارجی (مثل تردد) را توزیع می‌کند، اما مستقیماً تکیه‌گاه لوله نیست.
عمق پوشش: حداقل عمق پوشش خاک بسته به شرایط متفاوت است: 500 میلی‌متر برای مناطق بدون بار، 600 میلی‌متر برای بارهای سبک و 800 میلی‌متر برای بارهای سنگین.
مواد خاک‌ریزی: خاک‌های حفاری‌شده، اگر برای متراکم‌سازی مناسب باشند، می‌توانند استفاده شوند. خاک‌های دانه‌ای با تراکم معمولی بهترین گزینه‌اند.

برای موفقیت بیشتر، این نکات را در نظر بگیرید:

فاصله لوله از کابل‌های برق در تقاطع‌ها باید حداقل 0.1 تا 0.2 متر باشد.
عمق پوشش خاک بسته به نوع بار متفاوت است، از 500 میلی‌متر در مناطق بدون بار تا 800 میلی‌متر در مناطق پرتردد.
استفاده از روان‌کننده‌های غیرنفتی برای اتصالات، از آسیب به واشر جلوگیری می‌کند.

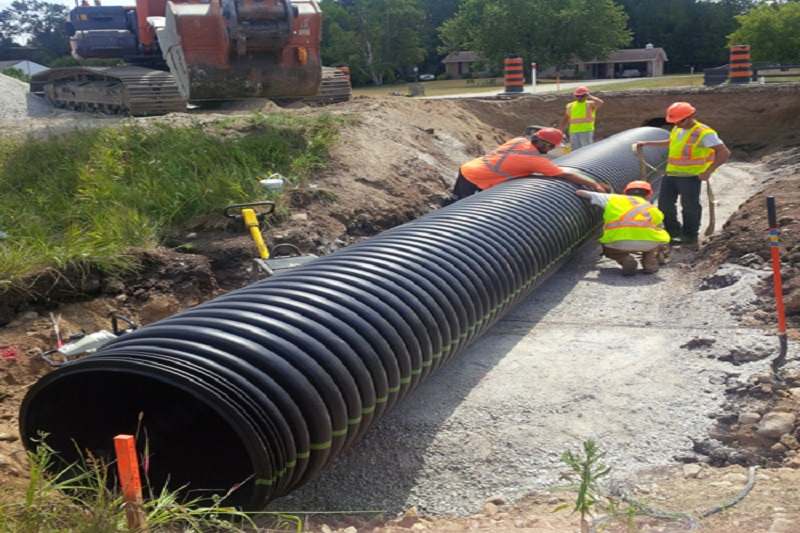

روش‌های اصلی اتصال لوله‌های کاروگیت

اتصال لوله‌های کاروگیت به روش‌های مختلفی انجام می‌شود که هر یک مزایا و کاربردهای خاص خود را دارند. در ادامه، این روش‌ها با جزئیات بررسی شده‌اند:

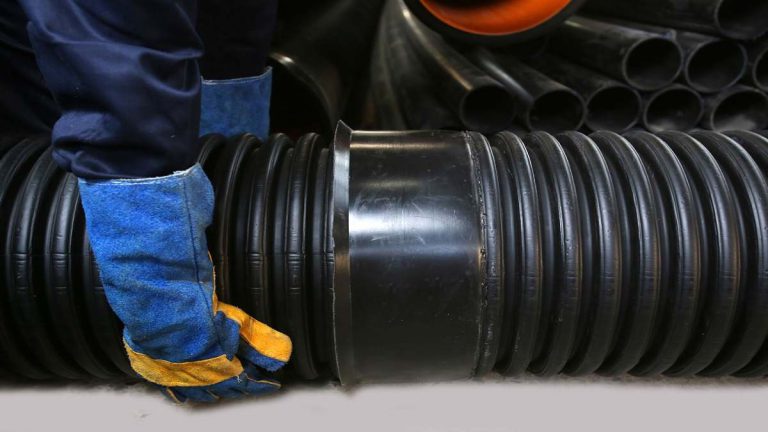

1. اتصال با کوپلر و واشر

این روش یکی از رایج‌ترین و ساده‌ترین راه‌ها برای اتصال لوله‌های کاروگیت است، به‌ویژه برای پروژه‌های فاضلاب و زهکشی. اتصال آسان یکی از ملاک های مقایسه کاروگیت پلی اتیلن و لوله های بتنی می باشد که در این مقایسه لوله کاروگیت پلی اتیلنی با اختلاف بسیار زیاد رقیب خود را کنار می زند. مراحل اتصال با کوپلر و واشر عبارتند از:

آماده‌سازی: سر لوله (بخش نری) و داخل کوپلر (بخش مادگی) باید کاملاً تمیز شوند تا هیچ خاک، گردوغبار یا چربی روی آن‌ها نباشد. این کار برای آب‌بندی مناسب ضروری است.
نصب واشر: واشر لاستیکی، که معمولاً از مواد مقاوم در برابر فرسایش ساخته شده، روی سر لوله قرار می‌گیرد. واشر باید دقیقاً در شیار مخصوص خود بنشیند تا از چرخش یا جابه‌جایی جلوگیری شود.
روانکاری: واشر و داخل کوپلر با روان‌کننده غیرنفتی (مثل آب صابون یا مایع ظرفشویی) روانکاری می‌شوند. این کار اصطکاک را کاهش می‌دهد و اتصال را آسان‌تر می‌کند. کاملاً مطمئن نیستم، اما فکر می‌کنم استفاده از موادی مثل گریس می‌تونه به واشر آسیب بزنه.
اتصال لوله‌ها: سر لوله با استفاده از ابزارهایی مثل تیفور یا نیروی دستی به داخل کوپلر هدایت می‌شود. باید مراقب بود که واشر نچرخد یا از جای خود خارج نشود، چون این موضوع باعث نشتی می‌شود.
اقدامات محافظتی: برای جلوگیری از ورود خاک ترانشه به داخل کوپلر، توصیه می‌شود یک ورقه پلاستیکی یا چوبی زیر محل اتصال قرار گیرد. این کار به‌ویژه در خاک‌های سست اهمیت دارد.
بررسی نهایی: پس از اتصال، باید مطمئن شد که واشر به‌درستی در جای خود قرار گرفته و کوپلر کاملاً لوله‌ها را در بر گرفته است. برخی سیستم‌ها از یک واشر به جای دو واشر استفاده می‌کنند که طراحی ساده‌تری دارد و احتمال خطا را کم می‌کند.

مزایا: نصب سریع، هزینه پایین، نیاز به تجهیزات ساده. چالش‌ها: اگر روانکاری یا تمیزکاری درست انجام نشود، ممکن است آب‌بندی کامل نباشد.

2. اتصال با کوپلر حرارتی

این روش برای لوله‌های بزرگ‌تر و پروژه‌هایی که نیاز به آب‌بندی قوی دارند، مناسب است. تفاوت لوله کاروگیت و لوله اسپیرال کاروگیت را می توان در استفاده از این نوع اتصال مشاهده کرد. کوپلرهای حرارتی از مواد پلی‌اولفین شبکه‌ای شده ساخته می‌شوند و مقاومت بالایی دارند. از این اتصال می توان برای لوله اسپیرال کاروگیت استفاده کرد.

ساختار کوپلر: این کوپلرها با یک لایه چسبناک مذاب داغ طراحی شده‌اند که پس از گرم شدن، اتصالی 100% آب‌بند ایجاد می‌کنند. این ویژگی برای محیط‌های مرطوب یا زیرزمینی بسیار کاربردی است.
مراحل نصب:
- سطح لوله و کوپلر تمیز می‌شود تا عاری از هرگونه آلودگی باشد.
- کوپلر روی محل اتصال دو لوله قرار می‌گیرد و با استفاده از حرارت (معمولاً توسط مشعل یا دستگاه‌های مخصوص) فعال می‌شود.
- گرما باعث می‌شود لایه چسبناک کوپلر به سطح لوله بچسبد و اتصالی یکپارچه ایجاد کند.
- پس از خنک شدن، اتصال در برابر فشار، اشعه UV و شرایط سخت محیطی مقاوم می‌شود.
کاربردها: این روش برای سیستم‌های آبیاری، فاضلاب صنعتی، و محافظت از کابل‌های زیرزمینی مناسب است، به‌ویژه در شرایطی که لوله‌ها در معرض ارتعاش یا تغییرات دمایی هستند.
مزایا:
- مقاومت بالا در برابر ضربه، سایش و اشعه UV.
- مناسب برای لوله‌های با قطرهای مختلف به دلیل انعطاف‌پذیری کوپلر.
- نصب نسبتاً سریع و اقتصادی برای لوله‌های بزرگ.
چالش‌ها: نیاز به تجهیزات حرارتی و مهارت بیشتر نسبت به روش واشر. شاید برای پروژه‌های کوچک کمی پرهزینه باشه.

3. اتصال با سیستم ساکت و اسپیگوت (نری و مادگی سرخود)

این روش از طراحی خود لوله‌ها بهره می‌برد، جایی که یک سر لوله (اسپیگوت) به‌صورت نری و سر دیگر (ساکت) به‌صورت مادگی طراحی شده است.

آماده‌سازی: هر دو بخش نری و مادگی باید تمیز شوند. اورینگ لاستیکی، که نقش آب‌بندی را دارد، روی بخش نری قرار می‌گیرد.
روانکاری: از روان‌کننده غیرنفتی (مثل مایع ظرفشویی) برای کاهش اصطکاک و جلوگیری از آسیب به اورینگ استفاده می‌شود. روان‌کننده‌های نفتی مثل گریس می‌توانند به اورینگ آسیب بزنند.
اتصال: بخش نری به‌آرامی داخل بخش مادگی فشار داده می‌شود تا کاملاً در جای خود قرار گیرد. باید مراقب بود که اورینگ جابه‌جا نشود.
مزایا:
- نصب سریع و بدون نیاز به تجهیزات پیچیده.
- امکان اعمال فشار بلافاصله پس از اتصال.
- مناسب برای شرایط مختلف آب‌وهوایی.
چالش‌ها: نیاز به دقت بالا در تمیزکاری و روانکاری. اگر اورینگ درست قرار نگیره، احتمال نشتی وجود داره.

4. جوش اکستروژن

این روش برای پروژه‌های خاص، مثل منهول‌های ثقلی یا سیستم‌های با فشار بالا، استفاده می‌شود و اتصالی بسیار مقاوم ایجاد می‌کند.

تجهیزات: از دستگاه جوش اکسترودر قابل‌حمل استفاده می‌شود که با مواد گرانولی پلی‌اتیلن تغذیه می‌شود. این دستگاه می‌تواند میله‌های جوش با قطر 10 تا 25 میلی‌متر تولید کند.
مراحل جوشکاری:
- محل اتصال دو لوله با سشوار صنعتی تا دمای حدود 220 درجه سانتی‌گراد گرم می‌شود تا سطح برای جوش آماده شود.
- مواد مذاب از نازل دستگاه اکسترودر خارج شده و در محل اتصال تزریق می‌شود.
- فشار با ابزارهایی مثل چکش‌های تفلونی اعمال می‌شود تا مواد مذاب به‌خوبی نفوذ کنند و حباب‌های هوا حذف شوند. این فشار باید از یک نقطه شروع شود و به‌صورت یکنواخت ادامه یابد.
استاندارد: این روش باید مطابق استاندارد DVS 2207 انجام شود تا کیفیت جوش تضمین شود.
مزایا:
- خروجی بالا و مناسب برای پروژه‌های بزرگ.
- تجهیزات سبک و مناسب برای شرایط کارگاهی.
- اتصال بسیار مقاوم و یکپارچه.
چالش‌ها: نیاز به مهارت و تجهیزات تخصصی. فاصله دستگاه اکسترودر از محل جوش نباید بیش از 4 متر باشد، وگرنه کیفیت جوش ممکنه افت کنه.

سخن پایانی

نصب لوله‌های کاروگیت فرآیندی است که دقت و آگاهی می‌طلبد. از حفاری تا خاک‌ریزی، هر مرحله به موفقیت پروژه کمک می‌کند. با دنبال کردن این راهنما و استانداردهای مربوطه، می‌توانید سیستمی کارآمد و پایدار بسازید. اگر در هر بخش تردید دارید، مشورت با کارشناسان احتمالاً بهترین راه‌حل باشد.
