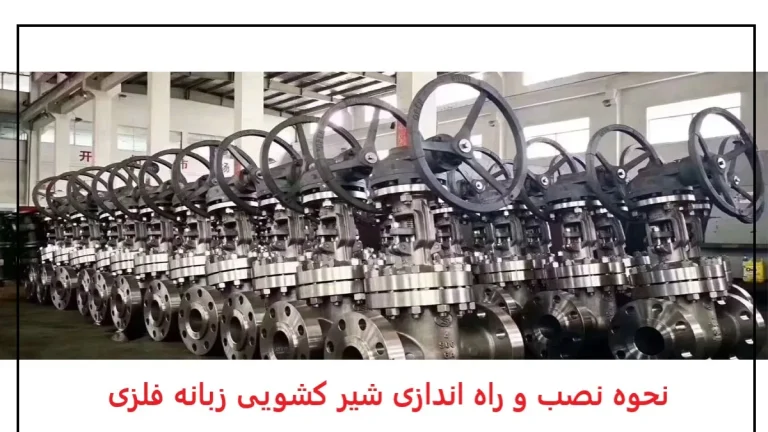

نحوه نصب و راه اندازی شیر کشویی زبانه فلزی

شیرهای کشویی زبانه فلزی که در اصطلاح فنی به آن‌ها گیت ولو (Gate Valve) نیز گفته می‌شود، از کلیدی‌ترین تجهیزات در خطوط انتقال سیالات صنعتی و تاسیسات آب و فاضلاب به شمار می‌روند. این شیرها که بر اساس استاندارد برای عملکرد قطع و وصل (On/Off) طراحی شده‌اند، به دلیل ساختار مستحکم و قابلیت اطمینان بالا در شرایط کاری دشوار، جایگاه ویژه‌ای در مهندسی پایپینگ دارند. درک صحیح از ساختار، روش نصب اصولی و راه‌اندازی دقیق این تجهیزات، ضامن طول عمر سیستم و جلوگیری از هزینه‌های سنگین تعمیرات خواهد بود.

ساختار مهندسی و بررسی قطعات داخلی

شناخت اجزای داخلی برای یک نصب موفق ضروری است. بدنه این شیرها معمولاً از چدن خاکستری یا چدن داکتیل ساخته می‌شود تا تحمل فشارهای کاری ۱۰ و ۱۶ بار را داشته باشد. مهم‌ترین بخش این تجهیز، زبانه یا گوه (Wedge) است که در مدل‌های زبانه فلزی، معمولاً از آلیاژهایی نظیر فسفر برنز یا استیل برای رینگ‌های آب‌بندی آن استفاده می‌شود. این ویژگی باعث می‌شود شیر در برابر دما و سیالات ساینده مقاومت بیشتری نسبت به مدل‌های زبانه لاستیکی داشته باشد.

محور یا ماردون که وظیفه انتقال نیرو از فلکه به زبانه را بر عهده دارد، اغلب از جنس استنلس استیل است تا در برابر خوردگی مقاوم باشد. مجموعه آب‌بندی شامل پکینگ‌ها و گلندها نیز در قسمت فوقانی قرار گرفته‌اند تا از نشت سیال به بیرون و اطراف محور جلوگیری کنند. تمامی این قطعات بر اساس استانداردهای ابعادی DIN 3352 و DIN 3202 طراحی و مونتاژ می‌شوند.

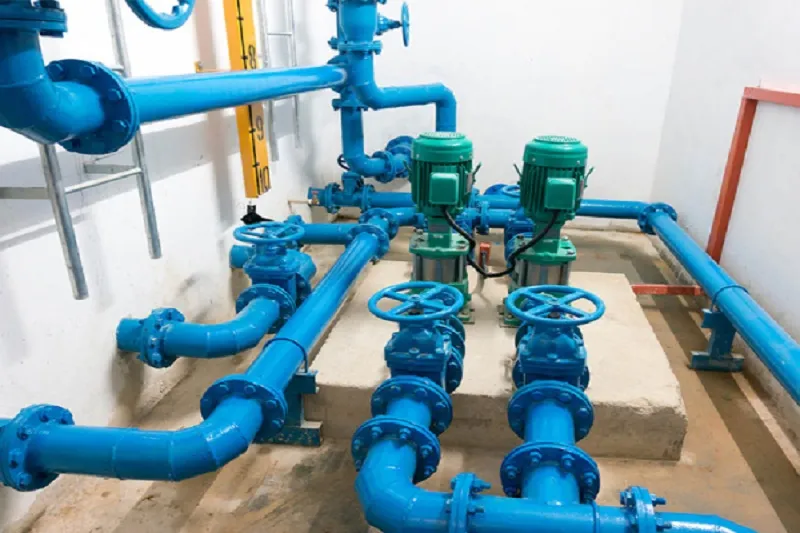

الزامات پیش از نصب و آماده‌سازی محیط

پیش از آنکه اقدام به بستن پیچ و مهره‌ها کنید، انتخاب محل نصب بسیار حیاتی است. شیر باید در نقطه‌ای از خط لوله قرار گیرد که تکنسین‌ها فضای کافی برای دسترسی، تعمیرات احتمالی و چرخاندن فلکه را داشته باشند. همچنین محل نصب باید به گونه‌ای انتخاب شود که شیر تحت تنش‌های مکانیکی ناشی از عدم هم‌راستایی لوله‌ها یا وزن سیال قرار نگیرد. بررسی چشمی شیر برای اطمینان از عدم وجود ترک، ضرب‌دیدگی یا اشیای خارجی درون محفظه عبور سیال، اولین گام عملیاتی است. سطح فلنج‌های شیر و فلنج‌های لوله باید کاملاً تمیز و عاری از هرگونه گریس، زنگ‌زدگی یا پلیسه جوشکاری باشد، زیرا وجود هرگونه ناهمواری مانع از آب‌بندی صحیح واشر گسکت می‌شود.

دستورالعمل گام‌به‌گام نصب شیر کشویی

فرآیند نصب باید با دقت و رعایت اصول مهندسی انجام شود. ابتدا شیر را در فاصله بین دو فلنج لوله چدنی یا جنس های دیگر قرار دهید. توجه داشته باشید که شیرهای کشویی معمولاً دوطرفه هستند و جهت جریان خاصی ندارند، اما اگر فلشی روی بدنه حک شده باشد، باید مطابق آن عمل کرد. واشر آب‌بندی مناسب را که متناسب با فشار کاری و سیال انتخاب شده، بین پیشانی فلنج شیر و لوله قرار دهید.

پس از جای‌گذاری پیچ‌ها، مهره‌ها را با دست سفت کنید تا شیر در جای خود ثابت شود. نکته بسیار مهم در این مرحله، رعایت الگوی سفت کردن ضربدری است. هرگز پیچ‌ها را به صورت ردیفی یا دایره‌ای سفت نکنید، زیرا این کار باعث توزیع نامتوازن فشار بر روی گسکت و نشتی بعدی خواهد شد. پیچ‌ها باید به آرامی و طی چند مرحله به گشتاور نهایی برسند. پس از اتمام نصب مکانیکی، ناحیه گلند و پکینگ‌ها را بررسی کنید و در صورت نیاز، مهره‌های گلند را کمی سفت کنید تا از آب‌بندی محور اطمینان حاصل شود.

راهکارهای عملیاتی و راه‌اندازی اصولی

پس از اتمام نصب، مرحله راه‌اندازی آغاز می‌شود. مکانیزم عملکرد شیرهای کشویی زبانه فلزی اغلب به صورت فلکه دستی است. برخلاف تصور رایج و برخی متون قدیمی، در اکثر استانداردهای بین‌المللی شیرآلات صنعتی، چرخش فلکه در جهت عقربه‌های ساعت (راست‌گرد) باعث بسته شدن شیر و چرخش در خلاف جهت عقربه‌های ساعت (چپ‌گرد) موجب باز شدن شیر می‌شود.

هنگام باز و بسته کردن شیر، از اعمال نیروی بیش از حد خودداری کنید. اگر شیر به سختی حرکت می‌کند، هرگز از اهرم‌های بلند یا آچار لوله‌گیر برای چرخاندن فلکه استفاده نکنید، زیرا این کار می‌تواند باعث بریدن محور یا آسیب به رینگ‌های برنزی زبانه شود. شیر را به آرامی باز کنید تا از پدیده ضربه قوچ در سیستم جلوگیری شود. پس از باز شدن کامل، فلکه را نیم دور به سمت بسته شدن برگردانید؛ این تکنیک مهندسی از قفل شدن احتمالی زبانه در حالت کاملاً باز جلوگیری می‌کند.

نکات فنی تکمیلی در نگهداری

یکی از چالش‌های اصلی در شیرهای زبانه فلزی، رسوب‌گیری در نشیمنگاه است. برخلاف شیرهای کشویی لاستیکی که سطح صاف دارند، شیرهای زبانه فلزی دارای یک شیار در کف بدنه هستند که زبانه درون آن می‌نشیند. به مرور زمان، املاح و رسوبات ممکن است در این شیار انباشته شده و مانع از بسته شدن کامل شیر شوند. بنابراین توصیه می‌شود در برنامه‌های نگهداری پیشگیرانه، شیرها را به صورت دوره‌ای (مثلاً هر ۶ ماه یکبار) کامل باز و بسته کنید تا رسوبات از مسیر زبانه خارج شوند. همچنین روانکاری رزوه محور با گریس مناسب، عملکرد نرم شیر را تضمین کرده و از خوردگی ساقه جلوگیری می‌کند.

نکته: ابعاد فوق بر اساس استاندارد عمومی DIN 3202-F4 است و ممکن است در برندهای مختلف تغییرات جزئی داشته باشد، لذا همواره به کاتالوگ سازنده مراجعه کنید.

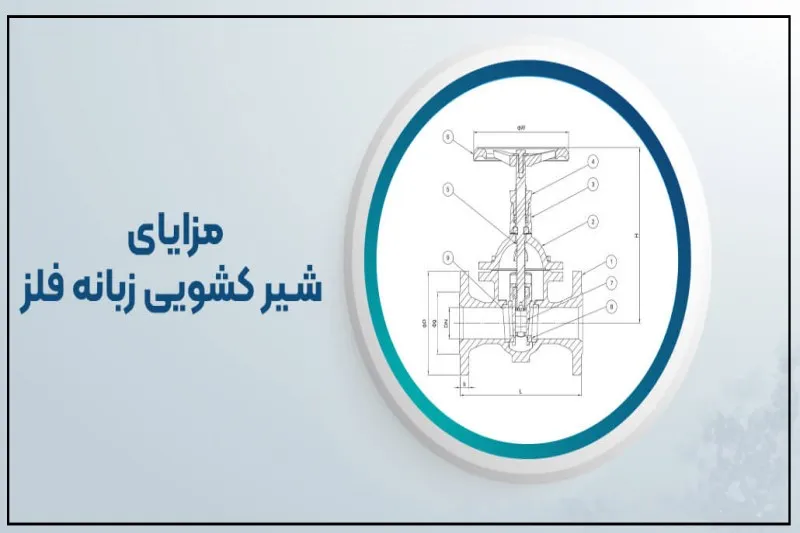

کاربردها و مزایای رقابتی

شیرهای کشویی زبانه فلزی به دلیل استفاده از رینگ‌های برنزی یا استیل در آب‌بندی، انتخابی ایده‌آل برای سیالاتی هستند که دارای دمای بالا بوده یا خاصیت خورندگی ملایم دارند. این شیرها در صنایع نفت و گاز، پتروشیمی، خطوط انتقال آب صنعتی و سیستم‌های بخار کم‌فشار کاربرد فراوانی دارند. از مهم‌ترین مزایای آن‌ها می‌توان به طول عمر بالای قطعات فلزی، تعمیرپذیری آسان (امکان تعویض رینگ‌ها در برخی مدل‌ها)، افت فشار بسیار ناچیز در حالت تمام باز و قیمت مناسب نسبت به شیرهای توپی یا پروانه‌ای در سایزهای بالا اشاره کرد. پوشش رنگ اپوکسی پودری الکترواستاتیک نیز بدنه‌ی چدنی را در برابر زنگ‌زدگی محیطی محافظت می‌کند.
