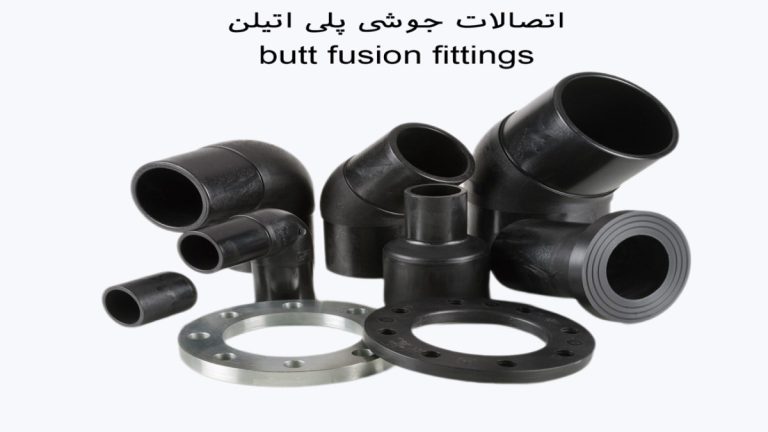

انواع اتصالات پلی اتیلن جوشی: راهنمای کامل انتخاب و کاربرد

در دنیای تأسیسات و لوله‌کشی، انتخاب اتصالات مناسب نقش حیاتی در کیفیت، دوام و کارایی سیستم دارد. امروزه با پیشرفت تکنولوژی و تولید مواد مختلف، اتصالات پلی اتیلن به یکی از محبوب‌ترین گزینه‌ها در صنعت آب و فاضلاب تبدیل شده‌اند. این اتصالات به دلیل مقاومت بالا در برابر خوردگی، وزن سبک و انعطاف‌پذیری مناسب، جایگاه ویژه‌ای در پروژه‌های مختلف پیدا کرده‌اند. در این مقاله به بررسی جامع انواع اتصالات پلی اتیلن جوشی و ویژگی‌های منحصر به فرد آن‌ها می‌پردازیم.

تاریخچه استفاده از اتصالات پلی اتیلن

استفاده از پلی اتیلن در صنعت لوله‌کشی به دهه ۱۹۵۰ میلادی برمی‌گردد. در ابتدا، این ماده بیشتر در سیستم‌های گازرسانی مورد استفاده قرار می‌گرفت، اما به تدریج با شناخت بیشتر مزایای آن، کاربردش به سیستم‌های آب‌رسانی و فاضلاب نیز گسترش یافت. امروزه انواع اتصالات پلی اتیلن جوشی در بسیاری از پروژه‌های عمرانی و صنعتی جایگزین اتصالات فلزی و سنتی شده‌اند.

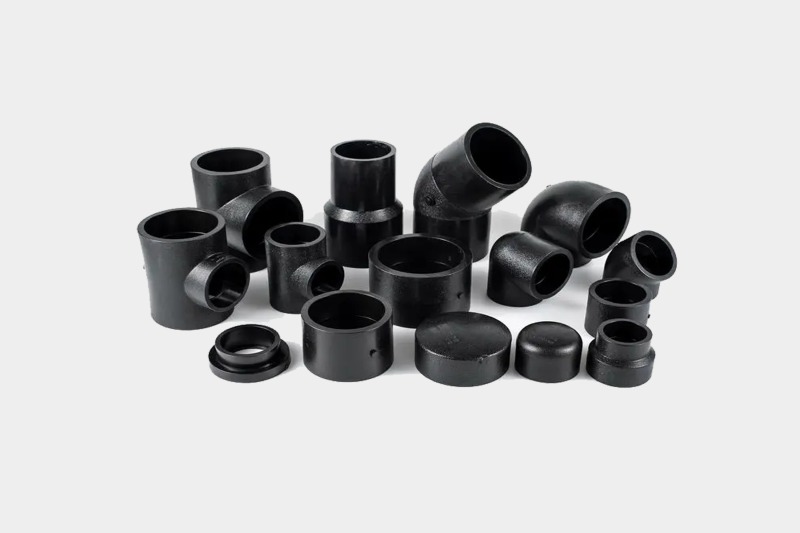

انواع اتصالات پلی اتیلن جوشی و کاربردهای آن‌ها

۱. زانو پلی اتیلن جوشی

زانوها از پرکاربردترین انواع اتصالات پلی اتیلن جوشی هستند که برای تغییر مسیر جریان آب یا فاضلاب استفاده می‌شوند. این اتصالات در زوایای مختلفی تولید می‌شوند که رایج‌ترین آن‌ها عبارتند از:

• زانو ۹۰ درجه: برای ایجاد تغییر مسیر عمودی
• زانو ۴۵ درجه: برای ایجاد تغییر مسیر با شیب ملایم
• زانو ۲۲.۵ درجه: برای ایجاد انحراف جزئی در مسیر لوله‌کشی

زانوهای پلی اتیلن جوشی به دلیل مقاومت بالا در برابر فشار و ضربه، گزینه مناسبی برای سیستم‌های لوله‌کشی زیرزمینی هستند.

۲. سه‌راهی پلی اتیلن جوشی

سه‌راهی‌ها برای ایجاد انشعاب در مسیر لوله‌کشی استفاده می‌شوند و به دو دسته اصلی تقسیم می‌شوند:

• سه‌راهی مساوی: هر سه دهانه آن دارای قطر یکسان هستند
• سه‌راهی تبدیل: دهانه‌های آن دارای قطرهای متفاوت هستند

این اتصالات در شبکه‌های توزیع آب و سیستم‌های آبیاری کاربرد فراوانی دارند و به دلیل اتصال جوشی، نشتی در محل انشعاب به حداقل می‌رسد.

۳. تبدیل پلی اتیلن جوشی

تبدیل‌ها برای اتصال لوله‌هایی با قطرهای مختلف به یکدیگر استفاده می‌شوند. این انواع اتصالات پلی اتیلن جوشی به دو صورت متقارن و نامتقارن تولید می‌شوند:

• تبدیل متقارن: تغییر قطر به صورت تدریجی و یکنواخت انجام می‌شود
• تبدیل نامتقارن: تغییر قطر به صورت ناگهانی انجام می‌شود

تبدیل‌ها نقش مهمی در کنترل فشار و سرعت جریان سیال در سیستم‌های لوله‌کشی دارند.

۴. کپ (درپوش) پلی اتیلن جوشی

کپ‌ها برای مسدود کردن انتهای لوله‌ها استفاده می‌شوند. این اتصالات در موارد زیر کاربرد دارند:

• مسدود کردن موقت یا دائمی انتهای خطوط لوله
• آزمایش فشار در سیستم‌های لوله‌کشی
• ایجاد نقاط دسترسی برای تعمیرات آینده

کپ‌های پلی اتیلن جوشی به دلیل آب‌بندی کامل، گزینه مناسبی برای جلوگیری از نشت در انتهای خطوط لوله هستند.

۵. فلنج پلی اتیلن جوشی

فلنج‌ها برای اتصال لوله‌های پلی اتیلن به تجهیزات فلزی یا سایر سیستم‌های لوله‌کشی استفاده می‌شوند. این اتصالات شامل دو بخش اصلی هستند:

• فلنج پلی اتیلنی: به انتهای لوله پلی اتیلن جوش داده می‌شود
• فلنج فلزی: به همراه واشر لاستیکی برای آب‌بندی استفاده می‌شود

فلنج‌ها امکان جداسازی و اتصال مجدد بخش‌های مختلف سیستم را فراهم می‌کنند که برای تعمیرات و نگهداری بسیار مفید است.

۶. کوپلینگ (موفه) پلی اتیلن جوشی

کوپلینگ‌ها برای اتصال دو لوله هم‌قطر به یکدیگر استفاده می‌شوند. این انواع اتصالات پلی اتیلن جوشی به دو صورت ساده و تعمیری تولید می‌شوند:

• کوپلینگ ساده: برای اتصال دو لوله در هنگام نصب اولیه
• کوپلینگ تعمیری: دارای قابلیت باز شدن برای تعمیرات

کوپلینگ‌ها به دلیل ایجاد اتصال یکپارچه و بدون نشتی، در سیستم‌های انتقال آب تحت فشار کاربرد فراوانی دارند.

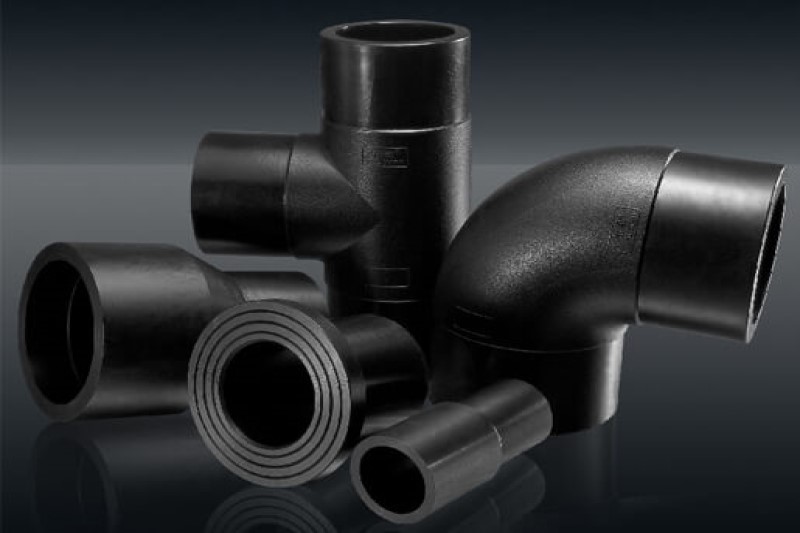

مزایای استفاده از اتصالات پلی اتیلن جوشی

انواع اتصالات پلی اتیلن جوشی دارای مزایای متعددی هستند که آن‌ها را به گزینه‌ای مناسب برای پروژه‌های مختلف تبدیل کرده است:

روش‌های اتصال اتصالات پلی اتیلن جوشی

۱. جوش لب به لب (Butt Fusion)

در این روش، دو سطح مورد اتصال با استفاده از صفحه گرم‌کننده به دمای ذوب رسیده و سپس به یکدیگر فشرده می‌شوند. این روش برای لوله‌ها و اتصالات با قطر بالا (معمولاً بیشتر از ۶۳ میلی‌متر) استفاده می‌شود.

۲. جوش الکتروفیوژن (Electrofusion)

در این روش، اتصالات دارای المنت‌های حرارتی داخلی هستند که با اتصال به دستگاه جوش پلی اتیلن، گرم شده و باعث ذوب سطح تماس و ایجاد اتصال یکپارچه می‌شوند. این روش برای تمامی سایزهای انواع اتصالات پلی اتیلن جوشی قابل استفاده است.

۳. جوش سوکتی (Socket Fusion)

در این روش، سطح خارجی لوله و سطح داخلی اتصال با استفاده از ابزار مخصوص گرم شده و سپس به یکدیگر متصل می‌شوند. این روش بیشتر برای لوله‌ها و اتصالات با قطر کم استفاده می‌شود.

نکات مهم در انتخاب و نصب اتصالات پلی اتیلن جوشی

۱. توجه به فشار کاری: اتصالات پلی اتیلن در کلاس‌های فشاری مختلف (PE80، PE100) تولید می‌شوند که باید متناسب با فشار کاری سیستم انتخاب شوند.

۲. سازگاری با سیال: برای انتقال مواد شیمیایی خاص، باید از اتصالات مخصوص با مقاومت شیمیایی مناسب استفاده کرد.

۳. شرایط محیطی: در مناطق با تغییرات دمایی شدید، باید از اتصالات با مقاومت حرارتی مناسب استفاده کرد.

۴. استانداردهای کیفی: اتصالات باید دارای استانداردهای ملی و بین‌المللی مانند ISIRI، DIN یا ISO باشند.

۵. تجهیزات جوشکاری: استفاده از تجهیزات استاندارد و کالیبره شده برای جوشکاری اتصالات ضروری است.

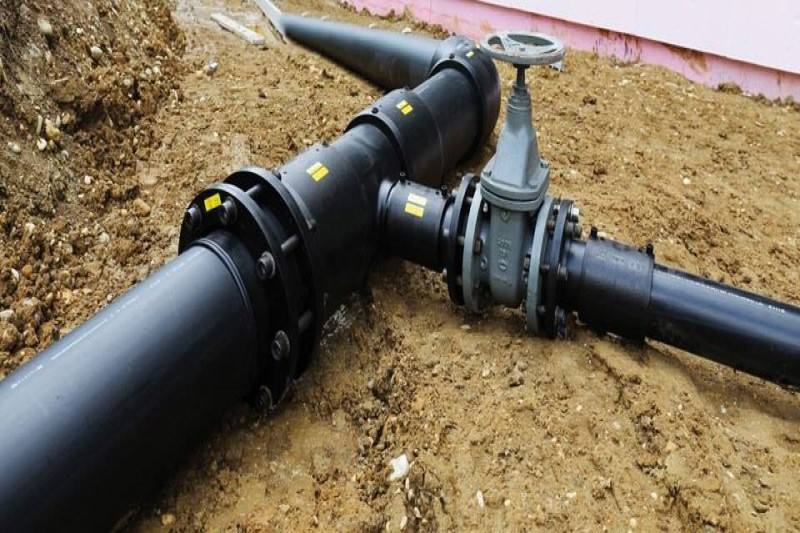

کاربردهای صنعتی اتصالات پلی اتیلن جوشی

• شبکه‌های آب‌رسانی شهری و روستایی: به دلیل مقاومت در برابر خوردگی و طول عمر بالا
• سیستم‌های فاضلاب: به دلیل مقاومت در برابر مواد شیمیایی و خورندگی
• سیستم‌های آبیاری کشاورزی: به دلیل سهولت نصب و انعطاف‌پذیری
• صنایع معدنی: برای انتقال دوغاب و مواد معدنی
• صنایع نفت و گاز: در خطوط انتقال ثانویه و سیستم‌های پشتیبانی

جمع‌بندی

انواع اتصالات پلی اتیلن جوشی با توجه به ویژگی‌های منحصر به فرد خود، جایگاه ویژه‌ای در صنعت لوله‌کشی پیدا کرده‌اند. مقاومت در برابر خوردگی، وزن سبک، انعطاف‌پذیری و طول عمر بالا از مهم‌ترین مزایای این اتصالات هستند. انتخاب صحیح نوع اتصال با توجه به شرایط پروژه و نصب اصولی آن‌ها، نقش مهمی در کارایی و دوام سیستم لوله‌کشی دارد.

برای انتخاب بهترین انواع اتصالات پلی اتیلن متناسب با نیاز خود، مشاوره با متخصصان و استفاده از محصولات با کیفیت و استاندارد توصیه می‌شود. با توجه به گسترش روزافزون کاربرد این اتصالات در صنایع مختلف، آشنایی با ویژگی‌ها و کاربردهای آن‌ها برای مهندسان و متخصصان صنعت تأسیسات ضروری است.
