SDR در لوله‌های پلی‌اتیلن چیست و چه نقشی در انتخاب لوله‌ها دارد؟

امروزه کاربرد لوله‌های پلی‌اتیلن به شکل قابل‌توجهی گسترش یافته و تقریباً در بسیاری از صنایع و حوزه‌ها مورد استفاده قرار می‌گیرند. به همین دلیل، بررسی مقاومت این لوله‌ها در برابر فشارهای وارده هنگام نصب و عملکرد، از اهمیت بالایی برخوردار است. در این زمینه، شاخص SDR در لوله‌های پلی‌اتیلن، به‌عنوان یک عامل کلیدی در تعیین میزان مقاومت لوله در برابر نیروهای خارجی و فشار کاری، نقش تعیین‌کننده‌ای دارد.

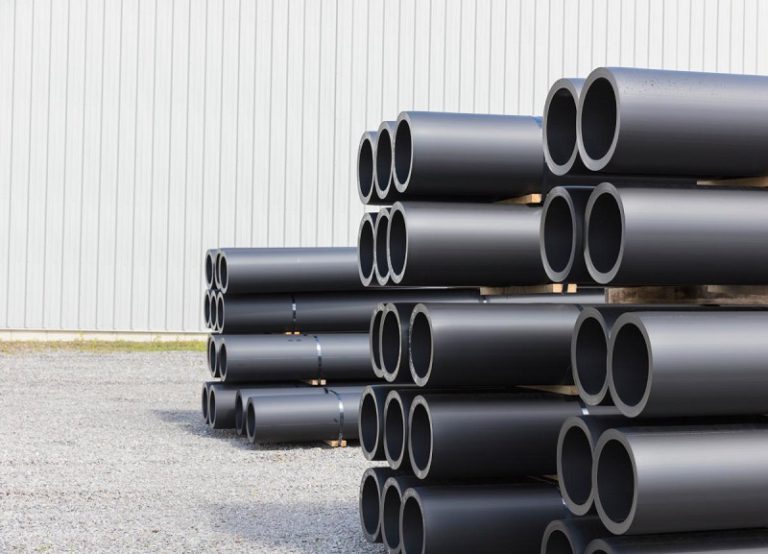

SDR در لوله های پلی اتیلن چیست؟ (Standard Dimension Ratio)

SDR  که مخفف عبارت Standard Dimension Ratio است، به معنای نسبت ابعادی استاندارد است. این شاخص نشان‌دهنده نسبت قطر خارجی به ضخامت دیواره لوله پلی‌اتیلن بوده و یکی از ویژگی‌های اصلی این نوع لوله‌ها محسوب می‌شود. بر اساس این نسبت، می‌توان لوله‌های پلی‌اتیلن را در جداول استاندارد دسته‌بندی کرد. هرچه مقدار SDR یک لوله بیشتر باشد، فشار کاری قابل تحمل آن کاهش می‌یابد. به عنوان مثال، SDR11 به این معناست که قطر خارجی لوله پلی‌اتیلن 11 برابر ضخامت دیواره آن است. در ادامه، به بررسی جزئیات بیشتری در این زمینه خواهیم پرداخت.

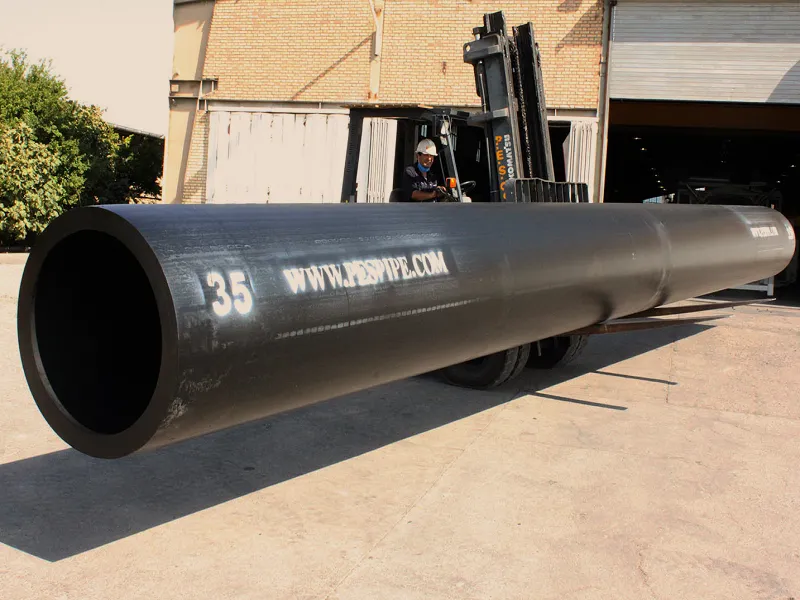

نسبت قطر لوله به ضخامت لوله

برای لوله‌های پلی‌اتیلن یک شاخص بدون بُعد تعریف شده که به نسبت قطر خارجی لوله به ضخامت دیواره آن اطلاق می‌شود و با عنوان SDR شناخته می‌شود. به عنوان مثال، یک لوله پلی‌اتیلن با قطر 110 میلی‌متر و فشار کاری 4 بار که از مواد PE80 ساخته شده و وزن آن 1.17 کیلوگرم است، دارای SDR33 است. همچنین، اگر لوله‌ای با همان قطر و وزن 1.77 کیلوگرم از مواد PE80 ساخته شود، SDR آن برابر با 21 خواهد بود. بنابراین، با ثابت ماندن قطر خارجی، افزایش ضخامت دیواره (که به معنای افزایش توان تحمل فشار است)، موجب کاهش مقدار SDR می‌شود.

مقدار SDR معمولاً در محدوده 5 تا 51 قرار دارد و هرچه این مقدار کاهش یابد، ضخامت دیواره لوله افزایش یافته و در نتیجه قطر داخلی کاهش می‌یابد.

لوله‌های پلی‌اتیلن در انواع مختلف فشارهای کاری و نسبت‌های ابعادی استاندارد نظیر SDR33، SDR26، SDR22، SDR21، SDR17.6، SDR17، SDR13.6، SDR11، SDR9، SDR7.4، و SDR6 تولید می‌شوند.

بر اساس تجربیات به‌دست‌آمده، لوله‌های پلی‌اتیلن با SDR17 برای سیستم‌های فاضلاب ثقلی مناسب‌تر هستند. همچنین، از لوله‌های نازک‌تر با SDR بین 19 تا 21 می‌توان برای کاربردهای کم‌فشارتر و با قطر کمتر استفاده کرد. اما لازم به ذکر است که لوله‌های نازک‌تر هنگام نصب و لوله‌گذاری به‌ویژه در فرآیندهای کششی، آسیب‌پذیری بیشتری نشان می‌دهند.

کاربردهای فشاری SDR

در کاربردهای فشاری، اگر حداکثر فشار طراحی کمتر از 100 psi باشد، لوله‌های پلی‌اتیلن با SDR17 برای این شرایط کافی هستند. اما در مواردی که حداکثر فشار طراحی از 100 psi فراتر رود، انتخاب SDR مناسب به میزان فشار طراحی بستگی خواهد داشت. برای مثال، اگر فشار طراحی 150 psi باشد، لوله‌های پلی‌اتیلن با SDR11 می‌توانند نیازهای فشاری را برآورده کنند. در بسیاری از کاربردهای بدون ترانشه، لوله‌ای که بتواند تنش‌های کششی ناشی از نصب را تحمل کند، معمولاً در برابر فشارهای عمودی و بارهای ترافیکی نیز مقاوم است. البته این قاعده در همه موارد صدق نمی‌کند و باید شرایط خاص پروژه به دقت بررسی شود.

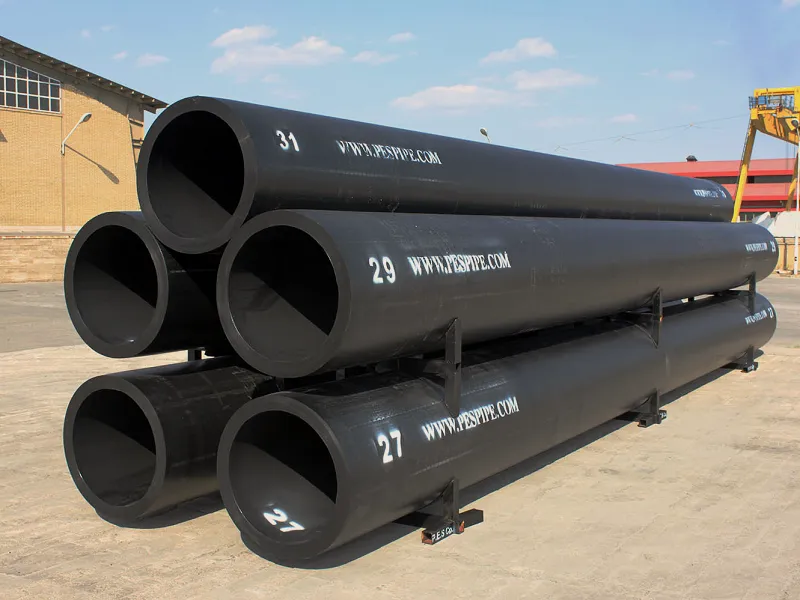

محاسبه وزن استاندارد لوله پلی اتیلن با استفاده از SDR

برای تعیین استاندارد ضخامت یا وزن یک متر از لوله پلی‌اتیلن، معمولاً به جداول استاندارد این لوله‌ها مراجعه می‌شود. اما روشی ساده و دقیق نیز وجود دارد که می‌توان از آن برای محاسبات استفاده کرد. در این روش، موارد زیر را نیاز داریم:

1. قطر لوله: (D) مقدار قطر خارجی لوله بر حسب میلی‌متر (مانند ۱۲۵ میلی‌متر).
2. فشار کاری: (P) فشار مجاز لوله بر حسب بار (مانند ۶ یا ۱۰ بار).
3. ضریب ایمنی: (C) همان فاکتور ایمنی (Safety Factor) که معمولاً مقدارهایی مانند 1، 1.25، 1.6 یا 2 دارد.
4. MRS: حداقل استحکام مورد نیاز مواد، که برای PE80 برابر با 80 و برای PE100 برابر با 100 است.

مراحل محاسبه

1. محاسبه مقدار SDR (نسبت قطر به ضخامت لوله):
   از فرمول زیر استفاده کنید:
   SDR = ((2 × MRS) / (P × C)) + 1
2. محاسبه حداقل ضخامت دیواره (E) :
   E = D / SDR
3. محاسبه وزن یک متر لوله (W) :
   W = ((D – E) × E × 3.14) / 1000

مثال: لوله‌ای با مشخصات زیر داریم

• قطر: 110 میلی‌متر
• فشار کاری: 10 بار
• جنس: PE80
• ضریب ایمنی: 1.25

محاسبات به این صورت انجام می‌شود:

1. SDR:
   SDR = ((2 × 80) / (10 × 1.25)) + 1 = 13.8 → 13.6
2. ضخامت دیواره (E):
   E = 110 / 13.6 = 8.088 → 8.1 میلی‌متر
3. وزن یک متر لوله (W):
   W = ((110 – 8.1) × 8.1 × 3.14) / 1000 = 2.591 کیلوگرم

نکات:

• مقادیر موجود در جداول استاندارد ممکن است گرد شده باشند.
• با استفاده از این فرمول‌ها، حتی بدون جدول، می‌توانید حداقل ضخامت و وزن لوله را محاسبه کنید. برای تعیین حداکثر ضخامت، رابطه‌های مشابه را به کار ببرید.

سخن پایانی

لوله‌های پلی‌اتیلن با ویژگی‌های منحصربه‌فرد خود از جمله مقاومت بالا، انعطاف‌پذیری و وزن سبک، جایگاه ویژه‌ای در صنایع مختلف پیدا کرده‌اند. آشنایی با مفاهیم کلیدی مانند SDR و نحوه محاسبه ضخامت و وزن لوله‌ها، به ما کمک می‌کند تا انتخابی بهینه و متناسب با نیازهای پروژه خود داشته باشیم. در نهایت، استفاده از لوله‌های استاندارد و متناسب با فشار کاری موردنیاز، ضامن عملکرد مطلوب و طول عمر سیستم‌های لوله‌کشی است. انتخاب درست تجهیزات و مشاوره با متخصصین، نقش تعیین‌کننده‌ای در موفقیت پروژه‌ها دارد. بنابراین، با توجه به اهمیت این موضوع، بهره‌گیری از محصولات باکیفیت و مطابق با استانداردهای جهانی را در اولویت قرار دهید.
