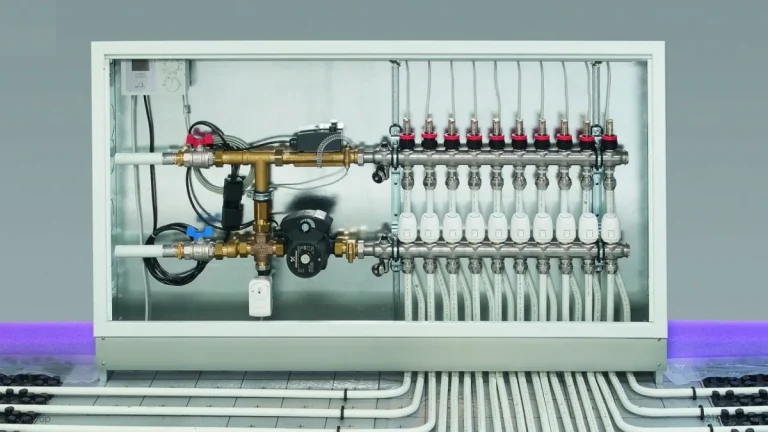

اگر در حال بازسازی خانه هستید یا سیستم گرمایشی منزلتان را ارتقا میدهید، احتمالاً نام «کلکتور» را زیاد شنیدهاید. اما کلکتور گرمایشی چیست و دقیقاً چه وظیفهای در موتورخانه یا پکیج دارد؟ به زبان ساده، کلکتور یک استوانه فلزی یا پلیمری است که نقش مرکز کنترل و توزیع آب را در ساختمان بازی میکند. تصور کنید آب گرم از منبع اصلی (مثل پکیج یا دیگ موتورخانه) وارد این استوانه میشود و سپس از طریق خروجیهای متعدد که روی بدنه آن تعبیه شده، به صورت منظم و یکسان بین رادیاتورها، شیرهای آب یا مدارهای گرمایش از کف تقسیم میگردد. این قطعه باعث میشود فشار آب در تمام نقاط خانه متعادل باشد و تعمیرات تاسیسات بسیار آسانتر شود.
چرا سیستمهای کلکتوری جایگزین لولهکشی سنتی شدهاند؟
در گذشته لولهکشی ساختمانها به صورت انشعابی انجام میشد؛ یعنی یک لوله اصلی در کل خانه میچرخید و برای هر شیر آب یا رادیاتور، یک سهراهی از آن گرفته میشد. این روش باعث افت فشار شدید در انتهای مسیر میشد. اما امروزه تکنولوژی لولهکشی کلکتوری این مشکل را حل کرده است. در این روش، کلکتور مانند یک ترمینال مرکزی عمل میکند. آب مستقیماً از منبع به کلکتور میآید و از آنجا برای هر بخش از خانه (مثلاً حمام، آشپزخانه یا اتاق خواب) یک لوله اختصاصی کشیده میشود.
مهمترین مزیت این سیستم، قابلیت کنترل مجزاست. اگر شیر آب حمام نیاز به تعمیر داشته باشد، دیگر لازم نیست آب کل ساختمان را قطع کنید کافیست شیر مربوط به همان مسیر را روی کلکتور ببندید تا جریان آب فقط در آن بخش قطع شود و سایر ساکنین بتوانند بدون مشکل از آب استفاده کنند. همچنین امکان پیشبینی انشعابات رزرو برای توسعههای آینده نیز در این سیستم وجود دارد.

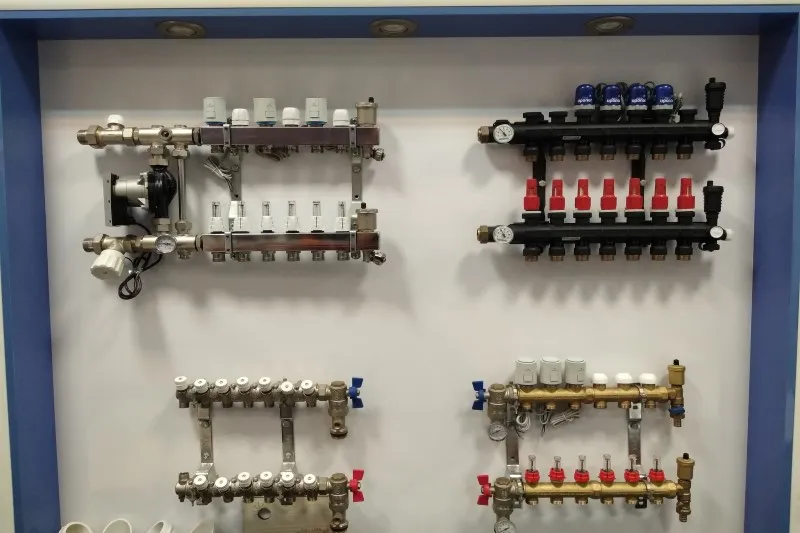

انواع شیرهای مورد استفاده در کلکتور
روی خروجیهای کلکتور گرمایشی، شیرهای مخصوصی نصب میشود که وظیفه قطع و وصل جریان را بر عهده دارند. شناخت این شیرها به شما در خرید آگاهانه کمک میکند. به طور کلی دو نوع اتصال رایج برای این شیرها وجود دارد:
شیرهای با اتصال پرسی (مهره ماسورهای پرسی)
این نوع شیرها برای سیستمهای لولهکشی پنج لایه بسیار پرکاربرد هستند. در محل اتصال این شیر به لوله، یک حلقه استیل وجود دارد. نصاب با استفاده از دستگاه کالیبرهگر، دهانه لوله را باز کرده و لوله را وارد اتصال میکند. سپس با دستگاه پرس مخصوص، حلقه استیل روی لوله فشرده میشود. این اتصال بسیار محکم و دائمی است اما نکته مهم اینجاست که اگر شیر والو خراب شود، تعویض آن کمی دشوارتر است و گاهی لازم است کل مجموعه والو تعویض گردد.
شیرهای والو کوپلی (مهره ماسورهای پیچی)
این مدل محبوبیت زیادی در بین تعمیرکاران دارد زیرا نصب و تعویض آن آسانتر است. ساختار این اتصال شامل مهره، حلقه چاکدار و واشر فلزی است. برای نصب، ابتدا مهره و سپس حلقه روی لوله قرار میگیرند و لوله وارد بدنه شیر میشود. با سفت کردن مهره، حلقه و واشر به بدنه لوله میچسبند و آببندی کامل را ایجاد میکنند. اورینگهای موجود در این اتصال از نشتی آب جلوگیری میکنند. این شیرها معمولاً در سایزهای ۱۶ و ۲۰ میلیمتر موجود هستند که سایز ۱۶ به دلیل تحمل فشار بالاتر در لولههای با ضخامت کمتر، کاربرد بیشتری دارد.
تفاوت کلکتور گرمایش از کف با کلکتور معمولی
یکی از سوالات رایج این است که آیا کلکتور رادیاتور با گرمایش از کف فرق دارد؟ پاسخ مثبت است. سیستم گرمایش از کف حساسیت بسیار بالایی دارد و نیازمند کنترل دقیق جریان آب است. کلکتورهای مخصوص گرمایش از کف معمولاً مجهز به قطعات پیشرفتهتری هستند:
- اول اینکه این کلکتورها اغلب دارای «دبیسنج» یا جریانسنج هستند. این قطعه شیشهای مدرج به شما نشان میدهد که دقیقاً چه مقدار آب وارد هر مدار (مثلاً مدار اتاق خواب) میشود تا بتوانید گرمای کف را در تمام اتاقها بالانس کنید.
- دومین مورد از تفاوت لوله کشی کلکتوری یا انشعابی این است که در انتهای این کلکتورها حتماً شیر هواگیری اتوماتیک نصب میشود. وجود هوا در لولههای کف میتواند عملکرد سیستم را مختل کند، بنابراین تخلیه هوای دائمی در این سیستم حیاتی است.
- سوم اینکه شیرهای روی این کلکتورها قابلیت نصب محرک برقی (اکچویتور) را دارند تا بتوان دمای محیط را با ترموستاتهای اتاقی کنترل کرد. استفاده از کلکتور معمولی برای گرمایش از کف، به دلیل عدم امکان تنظیم دقیق دبی، میتواند باعث گرم و سرد شدن غیریکنواخت کف اتاقها شود.

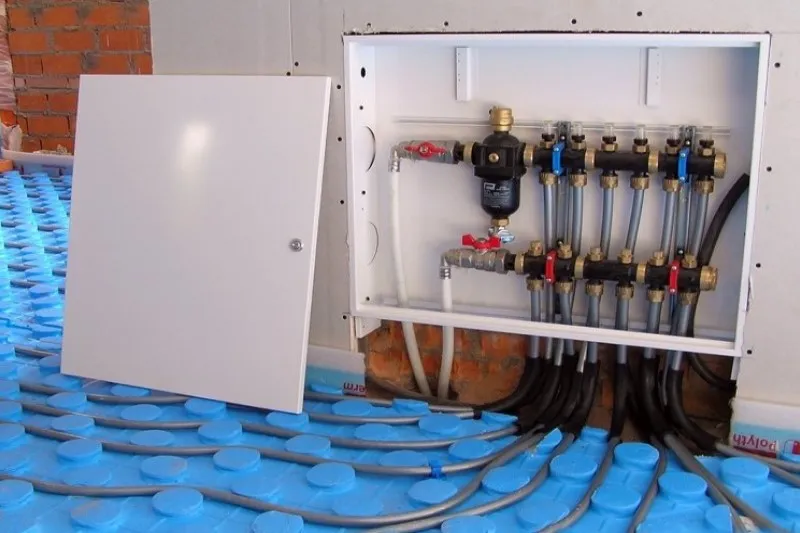

راهنمای نصب و محل قرارگیری جعبه کلکتور
کلکتورها را نمیتوان در هر جایی رها کرد؛ آنها درون محفظهای به نام «جعبه کلکتور» نصب میشوند. خرید جعبه کلکتور کمک می کند تا هم محافظت شوند و هم ظاهر زیبایی داشته باشند. بهترین مکان برای نصب جعبه کلکتور، نقاطی مانند آشپزخانه، سرویس بهداشتی یا تراس است که دسترسی به آن آسان باشد. البته باید دقت کرد که محل نصب نباید بیش از حد مرطوب یا تاریک باشد.
در زمان نصب، جعبه باید کاملاً تراز باشد. معمولاً جعبه را در ارتفاع ۱۵ تا ۲۰ سانتیمتری از کف تمامشده ساختمان نصب میکنند. زیر جعبه با استفاده از آجر یا ملات محکم میشود تا تکان نخورد و لولهها تحت فشار قرار نگیرند. همچنین بسیار مهم است که در بالای محل نصب جعبه کلکتور، اتصالات خطرناک مانند کنتور برق یا لوله گاز وجود نداشته باشد.
اهمیت جنس بدنه و جفت بودن کلکتورها
نکتهای که اغلب در متون عمومی به آن اشاره نمیشود اما هنگام خرید بسیار مهم است، توجه به جنس بدنه و ساختار زوجی کلکتور است. کلکتورها همیشه به صورت جفت (یک رفت و یک برگشت) استفاده میشوند. کلکتور رفت آب داغ را توزیع میکند و کلکتور برگشت آب سرد شده را به پکیج باز میگرداند.
در بازار ایران، کلکتورها عمدتاً از جنس برنج با روکش کروم یا استیل ضد زنگ تولید میشوند. کلکتورهای برنجی رایجترین و مقرونبهصرفهترین گزینه هستند، اما اگر بودجه پروژه اجازه میدهد، کلکتورهای استیل ضد زنگ (Stainless Steel) به دلیل سطح داخلی صیقلیتر، افت فشار کمتری ایجاد میکنند و در برابر رسوبگذاری آبهای سخت مقاومت بسیار بالاتری دارند. بنابراین اگر در منطقهای زندگی میکنید که سختی آب بالاست، انتخاب کلکتور استیل یا پلیمری باکیفیت میتواند عمر سیستم گرمایشی شما را تا چندین سال افزایش دهد.
سخن پایانی
استفاده از سیستم کلکتوری، استاندارد جدید ساختمانسازی است که رفاه ساکنین و سهولت نگهداری را تضمین میکند. چه برای رادیاتور و چه برای گرمایش از کف، انتخاب کلکتور مناسب با شیرآلات استاندارد و نصب صحیح آن در جعبه، کلید داشتن خانهای با گرمای مطبوع و بدون دردسر است. فراموش نکنید که این قطعه قلب سیستم گردش آب است و کیفیت آن تأثیر مستقیمی بر عملکرد پکیج و لولههای شما دارد.
