لولههای پلیاتیلن به دلیل ویژگیهای منحصربهفرد خود، مانند مقاومت در برابر خوردگی، وزن سبک و انعطافپذیری بالا، در صنایع مختلف بهویژه در سیستمهای انتقال آب و فاضلاب کاربرد گستردهای دارند. یکی از مهمترین پارامترها در انتخاب و استفاده از این لولهها، آگاهی از وزن و ضخامت آنها بر اساس نوع مواد اولیهPE63،PE80 و PE100 و فشار کاری موردنظر است.
مشخصات فنی لولههای پلیاتیلن
لولههای پلیاتیلن با توجه به نوع مواد اولیه به سه دسته تقسیم میشوند:
- لولههای پلیاتیلن با مواد :PE63 این لولهها دارای ضریب ایمنی 1.6 (sf=1.6) هستند و در فشارهای کاری مختلف تولید میشوند. بهعنوان مثال، برای SDR26 فشار کاری PN4 و برای SDR11 فشار کاری PN10 تعریف شده است.
- لولههای پلیاتیلن با مواد :PE80 این لولهها با ضریب ایمنی 1.25 (sf=1.25) تولید میشوند و در فشارهای کاری متنوعی عرضه میگردند. بهعنوان مثال، برای SDR26 فشار کاری PN5 و برای SDR11 فشار کاری PN12.5 تعریف شده است.
- لولههای پلیاتیلن با مواد :PE100 این لولهها سبکترین نوع لولههای پلیاتیلن هستند و با ضریب ایمنی 1.25 (sf=1.25) تولید میشوند. بهعنوان مثال، برای SDR26 فشار کاری PN6.3 و برای SDR11 فشار کاری PN16 تعریف شده است.
[مقالات دیگر: لوله پلی اتیلن pe100 چیست؟]
جدول وزن و ضخامت لولههای پلیاتیلن PE80
در جدول زیر، وزن لولههای پلیاتیلن PE80 در سایزها و فشارهای کاری مختلف ارائه شده است:
| سایز (میلیمتر) | فشار کاری (بار) | وزن (کیلوگرم/متر) |
| 20 | 10 | 0.107 |
| 25 | 10 | 0.144 |
| 32 | 10 | 0.232 |
| 40 | 10 | 0.356 |
| 50 | 10 | 0.549 |
| 63 | 10 | 0.873 |
| 75 | 10 | 1.24 |
| 90 | 10 | 1.77 |
| 110 | 10 | 2.62 |
| 125 | 10 | 3.37 |
| 140 | 10 | 4.22 |
| 160 | 10 | 5.50 |
| 180 | 10 | 6.98 |
| 200 | 10 | 8.56 |
| 225 | 10 | 10.9 |
| 250 | 10 | 13.4 |
| 280 | 10 | 16.8 |
| 315 | 10 | 21.2 |
| 355 | 10 | 26.9 |
| 400 | 10 | 34.1 |
| 450 | 10 | 43.2 |
| 500 | 10 | 53.3 |
[مقالات دیگر: چرا دانستن قطر داخلی (ID) و خارجی (OD) در لولهها مهم است؟]
نحوه محاسبه وزن و ضخامت لوله پلیاتیلن
برای محاسبه نسبت قطر به ضخامت (SDR) از فرمول زیر استفاده میشود:
SDR = ((MRS * 2)/(P * C)) + 1
که در آن:
- d قطر لوله (میلیمتر)
- P فشار کاری (اتمسفر)
- C ضریب ایمنی
- MRS مقدار مواد اولیه برای PE63 برابر 63، برای PE80 برابر 80 و برای PE100 برابر 100
برای محاسبه حداقل ضخامت لوله (E) از فرمول زیر استفاده میشود:
E = D / SDR
و برای محاسبه وزن یک متر لوله (W) به کیلوگرم:
1000 / W = (E * 3.14 * (D – E))
[مقالات دیگر: sdr در لوله های پلی اتیلن]

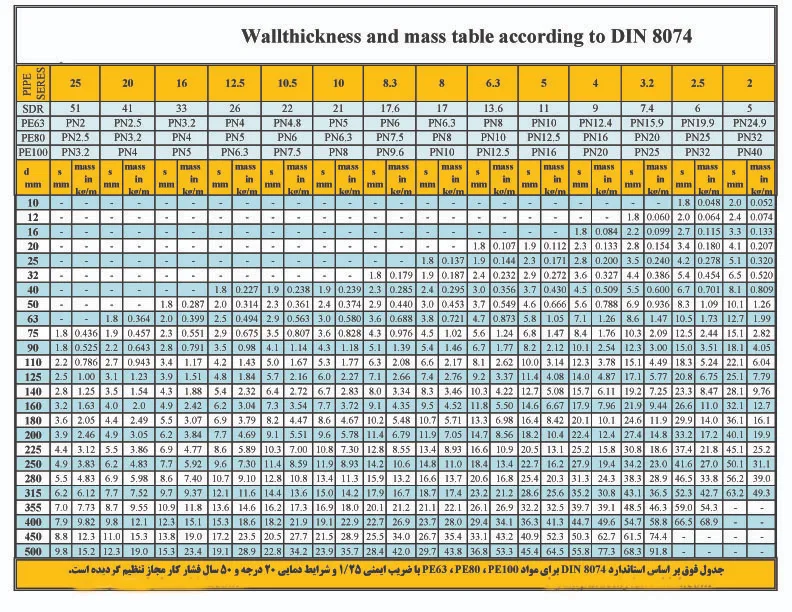

جدول وزن و ضخامت لوله های پلی اتیلن سایز ۱۰ الی ۵۰۰

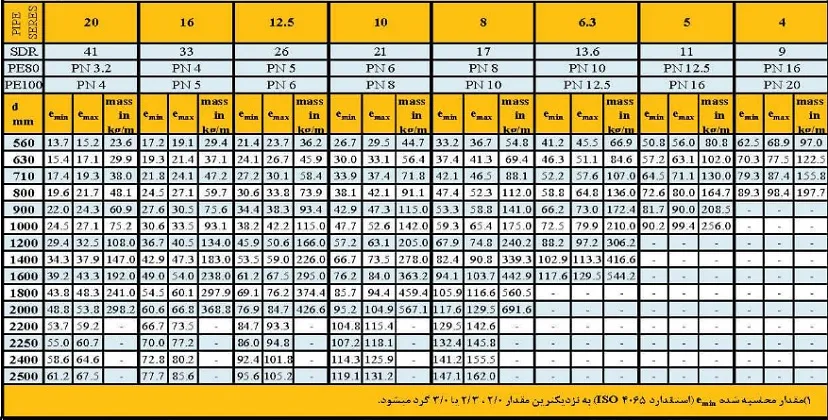

جدول وزن و ضخامت لوله های پلی اتیلن سایز ۶۳۰ الی ۲۵۰۰
سخن پایانی
آگاهی از مشخصات فنی، وزن و ضخامت لولههای پلیاتیلن بر اساس نوع مواد اولیه و فشار کاری، نقش بسزایی در انتخاب صحیح و بهینه این محصولات در پروژههای مختلف دارد. با استفاده از جداول و فرمولهای ارائهشده، میتوان بهصورت دقیقتر و علمیتر لوله مناسب را انتخاب کرده و از عملکرد بهینه سیستمهای انتقال اطمینان حاصل نمود.
