شیرهای یک طرفه یا همان چک ولوها سربازان خاموش سیستمهای لولهکشی هستند. این ابزارها وظیفه دارند که جریان سیال را تنها در یک جهت هدایت کنند و از بازگشت معکوس آن جلوگیری نمایند. اهمیت سلامت این قطعات در صنایع پتروشیمی، نفت و گاز، کشاورزی و سیستمهای آبرسانی شهری و خانگی به حدی است که کوچکترین اختلال در عملکرد آنها میتواند منجر به سوختن پمپهای گرانقیمت یا ترکیدگی لولهها شود.
بسیاری از کاربران زمانی متوجه خرابی میشوند که کار از کار گذشته است. اما چک ولوها پیش از خرابی کامل، نشانههایی بروز میدهند که اگر با آنها آشنا باشید، میتوانید از خسارات مالی سنگین جلوگیری کنید. در این مقاله به بررسی دقیق علائم خرابی شیر یک طرفه یا چک ولو، دلایل بروز مشکل و راهکارهای پیشگیرانه میپردازیم.

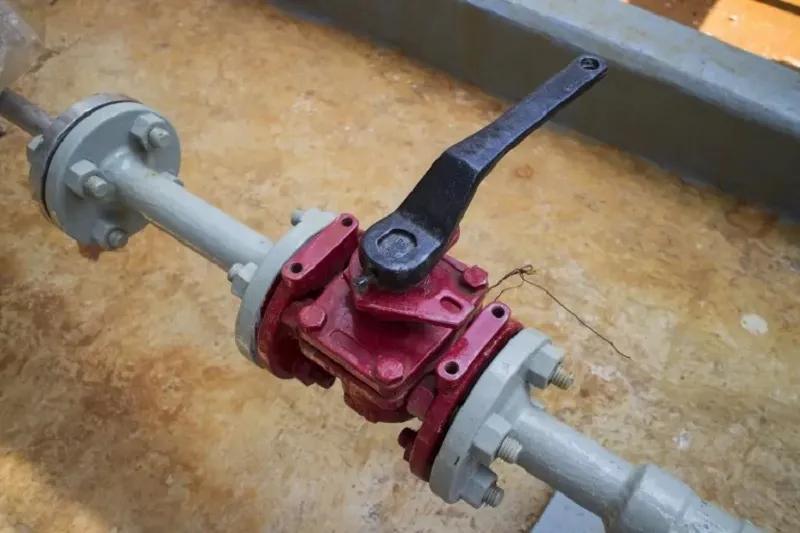

چرا تشخیص زودهنگام خرابی چک ولو مهم است؟
شیرهای یک طرفه تجهیزاتی هستند که عملکردشان کاملاً اتوماتیک است و با نیروی خودِ سیال باز و بسته میشوند. وقتی این شیر وظیفه خود را به درستی انجام ندهد، پدیده «جریان برگشتی» رخ میدهد. این اتفاق در سیستمهای پمپاژ میتواند باعث چرخش معکوس پروانههای پمپ شود که مخربترین اتفاق برای الکتروموتورها است. بنابراین شناخت علائم هشداردهنده، اولین خط دفاعی شما در برابر هزینههای تعمیرات اساسی است.
اصلیترین علائم خرابی شیر یک طرفه
خرابی چک ولو معمولاً به یکباره رخ نمیدهد و سیستم با زبان بیزبانی شروع به اعلام وضعیت قرمز میکند. این علائم عبارتند از:
۱. سروصدای غیرعادی و ضربه قوچ
اولین و رایجترین علامت خرابی که اپراتورها متوجه آن میشوند، تغییر صدای خط لوله است. در حالت نرمال، شیر یک طرفه باید به آرامی بسته شود. اما اگر صدای کوبیده شدن شدید (شبیه برخورد چکش به لوله) شنیدید، احتمالاً دیسک شیر لق شده یا فنر آن خاصیت ارتجاعی خود را از دست داده است. این پدیده که گاهی منجر به ارتعاش و لرزش کل سیستم لولهکشی میشود، نشان میدهد که دیسک در زمان مناسب بسته نمیشود و جریان برگشتی با شدت به آن ضربه میزند. تداوم این لرزشها میتواند باعث شل شدن اتصالات و نشتی در سایر نقاط خط لوله شود.
۲. برگشت جریان سیال
وظیفه ذاتی چک ولو، جلوگیری از بازگشت سیال است. اگر پمپ خاموش شد و مشاهده کردید که کنتور آب همچنان به صورت معکوس میچرخد یا سطح مخزن پایین میآید، قطعاً شیر یک طرفه از آببندی افتاده است. این نشانه معمولاً به دلیل وجود رسوب بین دیسک و بدنه یا خوردگی نشیمنگاه شیر رخ میدهد و سیال از لابلای درزها به عقب نشت میکند.
۳. مصرف انرژی بالا و فشار نامتعارف
یکی از علائم پنهان خرابی شیر یک طرفه، افزایش قبض برق یا سوخت است. وقتی شیر به درستی بسته نمیشود، سیال پمپاژ شده دوباره به چاه یا مخزن برمیگردد. در نتیجه پمپ باید برای تأمین فشار مورد نیاز، بیشتر و طولانیتر کار کند. همچنین اگر شیر به دلیل خرابی دیسک یا گرفتگی، به طور کامل باز نشود، مسیر عبور سیال تنگ شده و فشار پمپ بالا میرود. این فشار مضاعف میتواند باعث پارگی لولهها و اتصالات در نقاط ضعیفتر سیستم شود.
۴. مشاهده قطعات داخلی در مسیر جریان
در موارد خرابی حاد، ممکن است قطعاتی از شیر مانند واشرها، فنر شکسته یا تکههایی از دیسک در صافیها یا فیلترهای پاییندست خط لوله پیدا شوند. اگر دبی سیال به طور ناگهانی کم شد و گرفتگی مشاهده کردید، این احتمال وجود دارد که قطعات داخلی چک ولو متلاشی شده و مسیر را مسدود کرده باشند. این اتفاق معمولاً ناشی از پدیده خستگی فلز یا ضربات مکرر دیسک به بدنه است.
۵. نشت خارجی از بدنه شیر
علاوه بر نشت داخلی، نشت خارجی از بدنه شیر نیز نشانه خرابی است. فرسودگی واشرها، خوردگی بدنه شیر یا شل شدن پیچهای اتصال در اثر لرزشهای مداوم، میتواند باعث نشت سیال به بیرون شود. اگر اطراف شیر یک طرفه رطوبت یا چکههای آب مشاهده کردید، زمان تعویض یا تعمیر آن فرا رسیده است.

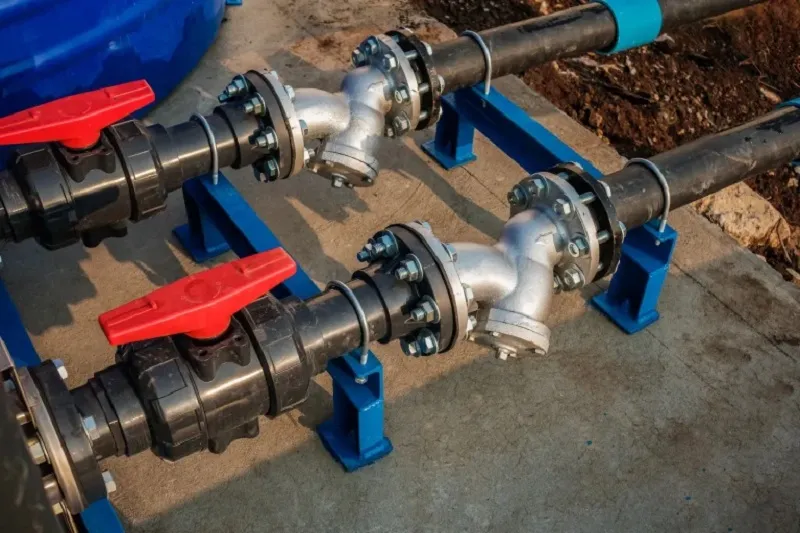

دلایل فنی خرابی شیرهای یک طرفه
شناخت علائم بدون دانستن علت، راهگشا نیست. عوامل متعددی باعث میشوند یک چک ولو زودتر از موعد از کار بیفتد:
- وجود ذرات معلق و زباله: اگر سیال ورودی دارای شن، ماسه یا ذرات جامد باشد و قبل از شیر صافی نصب نشده باشد، این ذرات بین دیسک و نشیمنگاه قرار میگیرند. این اتفاق باعث میشود شیر نه کاملاً باز شود و نه کاملاً بسته. به مرور زمان، این زبالهها رسوب کرده و باعث گیرپاژ کردن مکانیزم شیر میشوند.
- انتخاب سایز نامناسب: یکی از اشتباهات رایج، انتخاب شیر یک طرفه دقیقاً همسایز با لوله است بدون توجه به دبی جریان. اگر شیر بزرگتر از حد نیاز باشد، دیسک به طور کامل باز نمیشود و در جریان سیال شناور میماند که باعث نوسان و ساییدگی مداوم میشود.
- خشک شدن و اصطکاک: در شیرهای مکانیکی، روانکاری قطعات متحرک اهمیت دارد. اگر به دلیل قدمت یا کیفیت پایین سیال، روانکنندهها از بین بروند، اصطکاک افزایش یافته و قطعات دچار سایش و پارگی میشوند.
راهکارهای پیشگیرانه و افزایش عمر چک ولو
برای اینکه از هزینههای سنگین تعویض و تعمیرات اضطراری در امان بمانید، رعایت نکات زیر در نگهداری سیستم لولهکشی ضروری است:
- نظافت و فیلتراسیون خط مقدم پیشگیری است. مطمئن شوید که سیال ورودی تمیز است یا حتماً قبل از شیر یک طرفه، صافی مناسب نصب کنید تا از ورود ذرات مخرب به مکانیزم حساس شیر جلوگیری شود. تمیز کردن دورهای شیر و خارج کردن رسوبات انباشته شده، عمر آن را چندین برابر میکند.
- نصب صحیح مطابق با دستورالعمل سازنده نکته قابل توجه دیگری است. برخی شیرهای یک طرفه فقط برای نصب افقی طراحی شدهاند و برخی دیگر (مانند سوپاپی فنردار) امکان نصب عمودی را نیز دارند. نصب اشتباه میتواند باعث شود نیروی جاذبه مانع از عملکرد صحیح شیر شود. همچنین رعایت فاصله استاندارد (معمولاً ۵ برابر قطر لوله) از خروجی پمپ تا شیر یک طرفه، برای جلوگیری از تلاطم جریان ضروری است. برای مثال در نصب و راه اندازی شیر کشویی زبانه فلزی جایگذاری درست، رسوب گیری و بستن صحیح پیچ ها ضروری می باشد.
- روانکاری و بازرسی دورهای را فراموش نکنید. برنامهای منظم برای بازدید چشمی (برای نشتی و لرزش) و شنیداری (برای صداهای غیرعادی) داشته باشید. روغنکاری قطعات متحرک در شیرهای بزرگ صنعتی باعث کاهش اصطکاک و عملکرد روانتر دیسک میشود.
سخن پایانی
خرابی شیر یک طرفه معمولاً با سر و صدا و لرزش آغاز میشود و در نهایت به بازگشت جریان و آسیب به پمپها ختم میگردد. نادیده گرفتن علائمی مثل ضربه قوچ، افزایش مصرف انرژی و نشتیهای جزئی، تنها پاک کردن صورت مسئله است. با تشخیص به موقع این علائم و انجام سرویسهای دورهای، میتوانید سلامت و پایداری سیستم آبرسانی یا خطوط انتقال صنعتی خود را تضمین کنید.
اگر متوجه هر یک از این علائم در سیستم لولهکشی خود شدهاید و نیاز به مشاوره فنی یا جایگزینی شیر معیوب با یک نمونه استاندارد و مقاوم دارید، کارشناسان انرژی سازان آماده راهنمایی شما هستند تا بهترین انتخاب را متناسب با فشار و دبی خط لوله خود داشته باشید.
